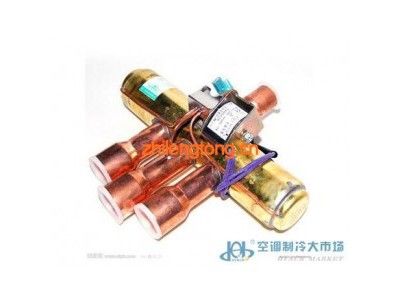

四通閥換向使圖中實線接通。這時，室內換熱器成為蒸發器，而室外換熱器成為冷凝器。從室內換熱器來的低溫低壓過熱氣經四通閥和消聲器進入氣液分離器．分離出液體后，干過熱氣被壓縮機吸入壓縮成為高溫高壓的氣體徘出，氣體經四通閥進入室外換熱器放熱冷凝，成為過冷液。過冷液經毛細管阻力降壓后成為低溫低壓兩相流體，進入室內

換熱器蒸發吸熱(此時室內空氣被降溫)，再一次經四通閥和氣液分離器進入下一循環：圖中過濾器主要用于制冷劑與壓縮機油的分離，以保證換熱器的換熱效率。

當熱泵型空調機運行于制熱工況時，四通閥換向使圖中虛線接通。這時、室內換熱器成為冷凝器，室外換熱器成為蒸發器。從室外換熱器來的低溫低壓過熱氣經四通閥和消聲器進入氣液分離器，分離出液體后，干過熱氣被壓縮機吸入壓縮成為高溫高壓的氣體徘出，氣體經四通閥進入室內換熱器放熱冷凝(此時，室內空氣被加熱)．成為過冷液，過冷液經毛細管阻力降壓后成為低溫低壓兩相流體．進入室外換熱器蒸發吸熱，隨后過熱氣經四通閥和氣液分離器進入下一循環。
