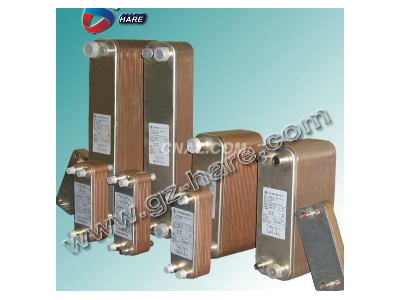

將不銹鋼(AISI 316)波汶板與兩塊外罩板，各板片間用高純的薄銅片（鎳片）隔開，在真空高溫
|
|
|
|
爐釬焊而成，無墊片無框架。形成結構緊湊的板式熱交換器，能夠耐受持續高溫和高壓條件下的
|
|
|
|
運行。
|
|
|
|
|
|
——[主要應用]——
|
——[技術參數]——
|
|
|
|
|
余熱回收
|
承壓：35ber
|
|
|
|
|
冷水機組蒸發器和冷凝器
|
承溫：-25℃—300℃
|
|
|
|
|
潤滑油等冷卻、加熱
|
板材：AISI316
|
|
|
|
|
高溫純水加熱
|
釬焊劑：銅或
|
|
|
|
|
鍋爐
|
接口連接：螺紋、焊接、法蘭等
|
|
|
|
|
工業的其它應用
|
|
|
|
|
|
|
|
釬焊式板式換熱器參數
|
|
|
|
|
|
|
|
|
|
|
|
型號/項目
|
B(mm)
|
B0(mm)
|
H(mm)
|
H0(mm)
|
C(mm)
|
接口尺寸(mm)
|
重量(kg)
|
溶液量(L)
|
|
HL14
|
76
|
42
|
206
|
172
|
9+2.3N
|
DN20
|
0.7+0.06N
|
0.01(N-2)
|
|
NL14
|
76
|
42
|
206
|
172
|
9+2.3N
|
DN20
|
0.7+0.06N
|
0.01(N-2)
|
|
HL20
|
76
|
42
|
310
|
280
|
9+2.3N
|
DN25
|
1.0+0.08N
|
0.01(N-2)
|
|
NL20
|
76
|
42
|
310
|
280
|
9+2.3N
|
DN25
|
1.0+0.08N
|
0.01(N-2)
|
|
HL25
|
93
|
39
|
325
|
270
|
9+1.5N
|
DN25
|
1.0+0.09N
|
0.01(N-2)
|
|
NL25
|
93
|
39
|
325
|
270
|
9+1.5N
|
DN25
|
1.0+0.09N
|
0.01(N-2)
|
|
HL26A/B
|
111
|
50
|
310
|
250
|
9+2.45N
|
DN32
|
1.3+0.13N
|
0.01(N-2)
|
|
NL26
|
111
|
50
|
310
|
250
|
9+2.45N
|
DN32
|
1.3+0.13N
|
0.01(N-2)
|
|
HL50A/B
|
111
|
50
|
525
|
465
|
9+2.45N
|
DN32
|
2.0+0.23N
|
0.01(N-2)
|
|
HL50
|
111
|
50
|
525
|
465
|
9+2.45N
|
DN32
|
2.0+0.23N
|
0.01(N-2)
|
|
HL50C/D
|
111
|
50
|
525
|
466
|
11+2.43N
|
DN50
|
2.0+0.23N
|
0.01(N-2)
|
|
HL95A
|
191
|
92
|
616
|
519
|
11+2.43N
|
DN50
|
7.8+0.44N
|
0.01(N-2)
|
|
NL95
|
191
|
92
|
616
|
519
|
11+2.8N
|
DN50
|
7.8+0.44N
|
0.01(N-2)
|
|
HL95B/C/D
|
191
|
92
|
616
|
519
|
13+1.26N
|
DN50
|
7.8+0.44N
|
0.01(N-2)
|
|
HL190A/B
|
307
|
179
|
699
|
567
|
10+2N
|
DN100
|
10+0.51N
|
0.01(N-2)
|
|
XL60
|
194
|
121
|
389
|
298
|
8+2.23N
|
|
1.8+0.23N
|
0.01(N-2)
|
|
XL100
|
247
|
157
|
487
|
392
|
8+2.23
|
|
6.5+0.38N
|
0.01(N-2)
|
|
XL210
|
321
|
211
|
738
|
599
|
12+2.78N
|
|
13+0.85N
|
0.01(N-2)
|
|
|
|
|
|
|
|
|
|
|
|
|
[ 附：HL系列為銅釬焊產品、NL系列為釬焊產品、XL系列為雙同路產品、N為板數，接口尺寸可以適當調整、ABCD因使用要求而采用不同板片組合]
|
|
|
|
|
|
|
|
|
——[主要應用領域]——
|
|
|
|
熱泵機組
|
|
|
|
冷水機組
|
|
|
|
余熱回收
|
|
|
|
潤滑油等冷卻、加熱
|
|
|
|
壓縮氣體等冷卻、加熱
|
|
|
|
醫藥、食品、電子等高純水加熱、冷卻
|
|
|
|
氨制冷
|
|
|
|
鍋爐/蒸汽
|
|
|
|
工業的其它應用
|
|
|
