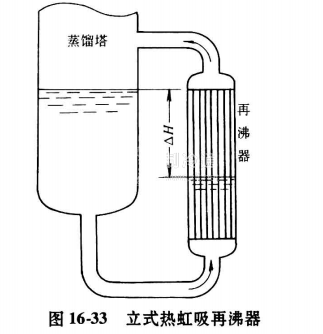

（1）立式熱虹吸式再沸器 圖16-33是一般立熱虹吸再沸器示意圖。由于再拂器內溶液被加熱而發，形成與精餾塔釜的液位差，推動溶液自然循環，提高了制冷設備的傳熱系數，節省換熱面積。

（2）煮沸式發生器 煮沸式發生器可制成立或臥式。圖16-34下部所示即為臥式煮沸器。加熱蒸汽流過管內，溶液在管束外空間沸騰。溶液充滿發生器內，裝填量大，開車時起動時間長，負荷改變的適應性差。當加熱熱蒸汽壓力或流量變化時，對系統的穩定運行影響較小。由于有一定的溶液柱，故從發生底部出來的稀溶液的質量分?jǐn)?shù)，比發生壓力與溫度應的質量分?jǐn)?shù)為高，從而影響發生器的效率。

（3）利用高溫氣體或直接燃燒加熱的發生器 為了提高氨吸收式制伶機組的熱力系數和降低運行費用，來用直燃式發生器（燃油、燃?xì)饣蚬I(yè)陵料）和利用工業高溫排氣（廢熱）加熱發生器，是氨吸收制冷的發展方向之一。

圖16-35是采用合成氨生產中的高溫氣體加熱的發生器。含有水蒸汽的變換氣，通過發生器管內，溫度由180℃冷卻至164℃，冷卻過程中的冷凝液從底部連續排出。溶液則通過發生器殼程被加熱發生。

為了克服高溫氣體造成的管路膨脹，在發生器入口接管處，設有補償器。合成氨工廠中，由于采用了變換氣為熱源的氨吸收制冷，節約了制冷的能量消耗，節省了生產工藝中的大量冷卻水，降低了產品能耗和成本，有很大的經濟意義。
