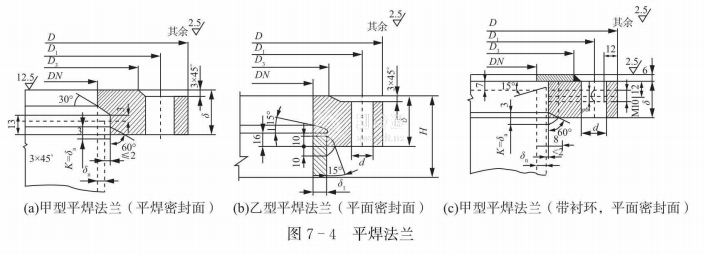

這是中、低壓容器或管道上最常用的法蘭形式，如圖7-4所示。這類法蘭的受力特性介于整體法蘭和活套法蘭之間。這類法蘭結構簡單，加工方便。在容器法蘭標準中，平焊法蘭分為甲型[圖7一4(a)」和乙型[圖7一4(b)]。乙型平焊法蘭與甲型平焊法蘭的主要區別在于，乙型平焊法蘭的法蘭環上帶有一個短節，連接時短節與筒體或封頭對接連接，整體甲型平焊法蘭填角焊縫較小或不開坡口焊接，不能保證法蘭與殼體同時受力，其設計計算按照活套法蘭考慮。如果焊縫全部焊透，焊縫質量可靠，或如乙型平焊法蘭那樣，在法蘭盤上焊制一段較厚的短節，保證法蘭與殼體同時受力，則按照整體法蘭考慮。

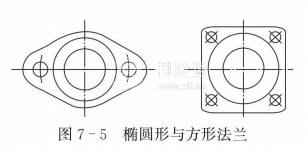

法蘭的形狀除常見的圓形外，還有方形和橢圓形，如圖7一5所示。方形法蘭有利于管子的規則排列。橢圓形法蘭通常用于閥門和小直徑的高壓管上。一般只有在特殊要求時才采用方形或橢圓形法蘭。

甲型平焊法蘭填角焊縫較小或不開坡口焊接，不能保證法蘭與殼體同時受力，其設計計算按照活套法蘭考慮。如果焊縫全部焊透，焊縫質量可靠，或如乙型平焊法蘭那樣，在法蘭盤上焊制一段較厚的短節，保證法蘭與殼體同時受力，則按照整體法蘭考慮。

法蘭的形狀除常見的圓形外，還有方形和橢圓形，如圖7一5所示。方形法蘭有利于管子的規則排列，橢圓形法蘭通常用于閥門和小直徑的高壓管上。一般只有在特殊要求時才采用方形或橢圓形法蘭。
