JFY-7701電機保護器使用說明書

一、 產品概述

本產品是一款智能型電動機綜合保護器，是傳統熱繼電器的升級換代產品。該產品采用數字處理技術，高亮度LED顯示，通過外置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、缺相、三相電流不平衡等故障。當電動機發生故障時，接觸器繼電器斷開，切斷電動機電源，同時告警繼電器閉合。

二、 技術特性

l 主要功能

1. 電流顯示：可顯示三相平均電流和A、B、C三相電流。

2. 過載保護：當發生過載時，切斷電動機電源，有定時限和反時限兩種動作方式，定時限時間可調，提供五條反時限曲線。

3. 欠載保護：當發生欠載時，切斷電動機電源。

4. 缺相保護：當檢測到缺相時，切斷電動機電源，動作時間可調。

5. 三相不平衡保護：當檢測到三相電流不平衡時，切斷電動機電源，不平衡度動作點和動作時間可調。

6. 自動恢復功能：因故障切斷電動機電源后，可以自動恢復若干次，次數和間隔時間可設置。

7. 故障電流鎖定功能：因故障切斷電動機電源后，鎖定顯示發生故障那一刻的電流，以便于分析故障原因。

8. 時間繼電器功能：作為附加功能，內部集成了一個時間繼電器。

l 技術指標

指  標	型  號	單位	說  明
	JFY-7701
額定電流設定范圍	1～100	A
電流測量精度	±1%	-
定時限保護動作時間	0.1～20	秒
電源電壓	AC 220V	V
觸點容量	3A/440VAC（純阻性負載）	-	純阻性負載
使用環境	溫度-30℃～70℃，濕度≤85%，無凝露	-

三、 操作指南

l 查看A、B、C三相電流

正常工作時顯示的是三相平均電流，按 “S”鍵可以切換顯示A、B、C三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為0）。

l 電動機額定電流值設置

長按“S”鍵2秒，數碼管顯示“設定”，用“5”或“6”鍵改變設定值（按住“5”或“6”鍵不放可連發），設置好后按“S”鍵退出設置狀態。

l 告警（保護）狀態恢復

發生過載、欠載、缺相或三相不平衡等告警時，會在顯示屏上閃爍顯示“過載”、“LSL”“缺相”、“IbA”等字樣，繼電器斷開，并且鎖定在斷開狀態。這時只要按“5”或“6”鍵即可從保護鎖定狀態恢復。

l 參數設置

在顯示電流的狀態下，長按“M”鍵5秒，進入?yún)?shù)設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“5”或“6”鍵可選擇參數代碼，按“S”鍵則顯示該參數代碼對應的參數值，這時再用“5”或“6”鍵即可對參數值進行設置，設置完成后按“S”鍵退出設置狀態。設置過程中按“M”鍵表示放棄，退出但不保存設置值。

內部參數代碼如下表所示：

類別	代碼	參數名稱	設定范圍		出廠  設定	單位	備注
過載保護類	F11	電動機額定電流 (整定電流)	JFY-7701	1.0–100.0	20	A	這個參數可以直接長按S鍵設定
	F13	定時限動作時間	0.1 – 60.0		3.0	秒	過載時間可調
啟動類	F18	啟動時間	0.0 – 60.0		0.0	秒	啟動時用來避過過載保護
缺相和三相不平衡類	F21	三相不平衡動作點	1 – 50		20	%	見“基本工作原理”
	F22	三相不平衡動作時間	0.1 – 60.0 OFF		5.0	秒	缺相或三相不平衡動作時間設為“OFF”表示關閉缺相或三相不平衡告警功能
	F23	缺相動作時間	0.1 – 60.0 OFF		2.0	秒
自動恢復類	F51	自動恢復次數	0 - 10		1	次	發生故障后，故障次數加1，如果故障次數未超過自動恢復次數，則在設定的間隔時間后自動恢復。正常工作時間達到F53設定的時間，則故障次數清零。 F51設為0表示不允許自動恢復
	F52	自動恢復間隔時間	0.1 – 99.9		15.0	分鐘
	F53	故障次數清除時間	1 - 999		60	分鐘
附加功能類	F61	上電延時	0 – 999		0	秒	通電若干秒后再吸合繼電器，相當于一個時間繼電器功能
	End	退出設置狀態	-

四、 基本工作原理

l 電流檢測

保護器通過外置的電流互感器來檢測三相負載電流，所以被保護電動機的三根相線必須分別穿過電流互感器的三個孔。負載電流過小時，不進行欠載、三相不平衡、缺相檢測，防止在電動機斷電狀態產生誤動作。

l 過載保護

當負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間時（參數F13），接觸器繼電器斷開，切斷電動機電源。

l 啟動延時

對于重載啟動，可能會因為啟動時間過長，反復觸發過載保護而無法啟動。這種情況下可以設置啟動時間（F18），保護器會在若干秒內暫時屏蔽過載保護。

l 三相不平衡保護

三相不平衡率的定義為：任意一相電流與三相平均電流差值的絕對值，取其中的最大值，除以三相平均電流，即為三相不平衡率。

當三相不平衡率大于設定的三相不平衡動作點（參數F21），并且持續時間大于三相不平衡動作時間（參數F22）時，接觸器繼電器斷開，切斷電動機電源。

l 缺相保護

缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相的動作時間由參數F23設定，一般這個時間比三相不平衡動作時間（參數F22）要短。

l 自動恢復

自動恢復功能的目的是為了在發生故障保護停機時，有機會自動恢復工作，防止無人值守的設備因為偶發性故障而長時間停機。可以用參數F51、F52、F53自由設定自動恢復的行為：例如F51=3，F(xiàn)52=15，F(xiàn)53=60，其效果是：發生故障接觸器繼電器斷開后，過15分鐘自動恢復，這樣可以重試3次，如果連續3次仍有故障，則需要人工按鍵恢復。這里“連續”的含義是指自動恢復后60分鐘內又發生故障（F53=60）。則鎖定在停機狀態，需要人工恢復。

l 時間繼電器功能

如果通過設定參數F61啟用了時間繼電器功能，則保護器通電后，接觸器繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數F61設定，這時數碼管顯示器上進行倒計數顯示。相當于一個延時啟動的時間繼電器功能。F61=0表示關閉時間繼電器功能。

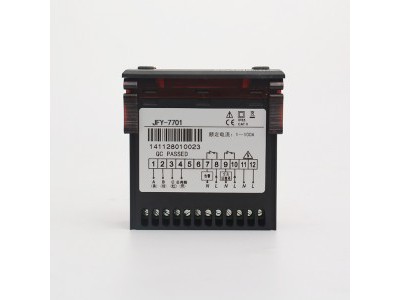

五、 接線圖

1. 建議開孔尺寸：71×29mm。

2. 接線時必須和本司提供的互感器配套使用。

3. 電動機的三根相線分別穿過互感器附件A、B、C三個孔。

4. 端子1-4分別接互感器上黃、綠、紅、黑四根引線。

5. 端子7-10為兩組內部繼電器輸出，正常工作時7、8斷開，9、10閉合（如果啟用了時間繼電器功能，則延時吸合，見參數F61），當發生故障時，9、10斷開，7、8閉合，切斷電動機電源。

六、
安裝尺寸

建議開孔尺寸：71×29mm
