面磚脫落有三種形式：一是面磚自身脫落，說明瓷磚膠無法滿足粘結(jié)面磚的要求：二是面磚與瓷磚膠一同脫落，說明瓷磚膠無法滿足與抗裂砂漿的粘結(jié)要求；三是面磚勾縫劑被擠壓開裂，說明勾縫劑無法消納面磚飾面的變形。
外墻外保溫系統(tǒng)粘貼面磚與重質(zhì)墻體基層不同，外保溫系統(tǒng)由于內(nèi)置密度小、強度低的保溫材料，其形成的復(fù)合墻體往往呈現(xiàn)軟質(zhì)基底的特性，這種柔性基底一剛性面層結(jié)構(gòu)所造成的體系的變化更大，面磚與抗裂防護層、外飾面層之間產(chǎn)生更大的溫濕剪切應(yīng)力，影響面磚與抗裂防護層、外飾面層之間的附著安全性。

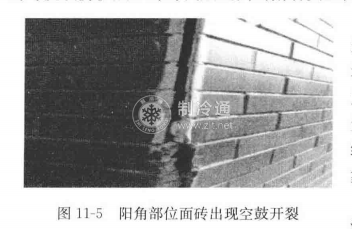

常見面磚掉落通常是成片發(fā)生，且多在墻邊緣和頂層建筑女兒墻沿屋面板的底部，以及墻面中間大面積空鼓部位，主要受溫度影響而發(fā)生脹縮時，產(chǎn)生累加變形應(yīng)力將邊緣（陽角）面層的面磚擠掉或中間部分?jǐn)D成空鼓、裂縫，某樓面磚飾面在陽角部位出現(xiàn)空鼓開裂現(xiàn)象，如圖11-5所示。
特別當(dāng)面磚粘接砂漿為剛性不能有效釋放溫度應(yīng)力時，發(fā)生更普遍。主要是因為高水蒸氣阻力形成的瓷磚背面的冷凝水即凍融循環(huán)造成。
（1）材料的物理力學(xué)性能的差異，而復(fù)合夾芯墻體是溫度變形應(yīng)力。
（2）嚴(yán)寒和寒冷地區(qū)復(fù)合夾芯保溫墻體面層開裂、脫落除受溫度應(yīng)力影響外，墻體內(nèi)部冷凝水凍脹也會引起面層裂紋、脫落。
（3）面磚不適用于：
1）采用透氣性不好的釉面磚；
2）使用了不帶槽的平板面磚不易粘貼牢固而脫落；
3）使用了吸水率大的面磚，吸水后易遭受凍融破壞引起開裂、空鼓、脫落。
（4）外墻裝飾采用陶瓷面磚時，面磚背面無法填實，防水效果較差；保溫層（漿體）未完全固化、未達到終凝正常強度時，過早進行面磚施工。
（5）在標(biāo)準(zhǔn)型耐堿玻纖網(wǎng)格布作為增強材料的抗裂防護層上粘貼面磚，由于玻纖網(wǎng)孔小，與砂漿握裹不好，玻纖網(wǎng)會形成隔離層，引起面磚飾面層開裂、脫落。
（6）使用了水泥砂漿或聚灰比達不到要求的聚合物砂漿粘貼面磚，砂漿柔韌性小滿足不了柔性漸變釋放應(yīng)力的原則，面磚飾面層則易開裂、空鼓、脫落。
使用了水泥砂漿或聚灰比達不到要求的聚合物砂漿進行面磚勾縫，砂漿柔韌性小無法釋放面磚及砂漿本身由于溫濕變化產(chǎn)生的變形應(yīng)力，勾縫砂漿處也可能開裂，從而造成環(huán)境水或雨雪水滲漏，使面磚飾面層開裂、脫落：面磚勾縫及粘貼面磚所用的聚合物砂漿柔性不匹配，面磚粘結(jié)砂漿質(zhì)量低劣；面磚的勾縫外出現(xiàn)開裂，雨水通過該處滲入保溫系統(tǒng)。
（7）冬天室內(nèi)水分、水汽隨同熱一起從外墻的內(nèi)表面通過墻體向室外遷移，由于粘貼飾面磚的砂漿和飾面磚的蒸汽滲透阻很大，濕遷移至飾面磚附近受阻，水、汽在負(fù)溫區(qū)凍結(jié)，體積膨脹。并經(jīng)數(shù)次凍融循環(huán)作用，造成飾面磚、保護層脫落。外墻外保溫圍護墻體內(nèi)部冷凝凍脹致使面磚脫落。
（8）設(shè)計施工未設(shè)面層抗裂變形縫，當(dāng)面磚與保溫層受溫度影響時，在同樣溫度環(huán)境條件下，其變形及溫度應(yīng)力相差較大而造成面磚脫落。
（9）根據(jù)不同季節(jié)，墻體內(nèi)外由于溫差的變化，飾面磚會受到三維方向溫變應(yīng)力影響，在飾面層會產(chǎn)生局部應(yīng)力集中，如在縱橫體交接處；墻或屋面與墻體連接外：大面積墻中部等位置應(yīng)力集中，飾面層開裂引起面磚脫落，也有相鄰面磚局部擠壓變形引起面磚脫落。
（10）面磚漿抹灰層變形空鼓，造成大面積面磚脫落。
（11）組合荷載作用、地基不均勻沉降的外力作用，引起結(jié)構(gòu)墻體變形、錯位造成墻體嚴(yán)重開裂、面磚脫落，還可能由風(fēng)壓、地震應(yīng)力等引起的機械破壞等。
（12）漿體保溫層粘貼面磚時，鋼絲網(wǎng)和主體墻連接不當(dāng)形成無效連接，引起面磚脫落。
（13）采用空心或輕質(zhì)砌塊的墻體，外墻外保溫為面磚飾面時，錨固鋼網(wǎng)選擇射釘類錨固技術(shù)易產(chǎn)生無效連接，形成隱患。已粉化或碳化的既有建筑實施節(jié)能改造時，選擇面磚飾面的外墻外保溫技術(shù)更易發(fā)生質(zhì)量和安全事故」

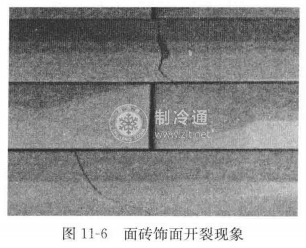

（14）外力（如地基）沉降不均勻造成墻體開裂、錯位變形，不可抗拒導(dǎo)致面磚開裂。如在陽臺與主體結(jié)構(gòu)結(jié)合處，在整塊面磚中間從陽臺上部到下部都出現(xiàn)縱向開裂，而在面磚接縫間均未出現(xiàn)面磚開裂，如圖11-6所示。
