防喘振、防逆流、防阻塞保安系統如下。

1）防喘振保安系統。

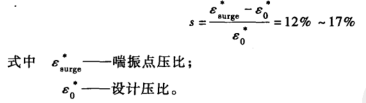

在壓縮機的特性線上制定出運行范圍，使每個工況點離開喘振邊界都有足夠的裕度。通常喘振裕度s為

要避免壓縮機運行點進人喘振區或旋轉失速區內，防喘振保安系統的任務就是當壓縮機的工作點接近喘振線時，將壓縮機壓縮的一部分氣體分流，即加大壓縮機的流量。空氣可以直接排入到大氣中，對于不能直接排人大氣的氣體，可以采用排氣管與進氣管連通的方式，使壓縮機保持在安全運行區內。

為達到上述要求，防喘振保安系統的做法是：

在壓縮機性能曲線上，離開喘振線一定距離設定放風線。當壓縮機的運行工作點到達此放風線上時，防喘振保安系統動作打開放風閥，增加壓縮機的流量，使壓縮機的工作固定在放風線上。

防喘振保安系統動作時，定風量及定風壓自動控制應當解除。

防喘振保安系統原理如圖8-20所示。

2）防逆流保安系統。

在壓縮機運行點進人喘振放風線時，防喘振保安系統未動作（防喘振裝置置于手動，未置于自動狀態），壓縮機就會處于極其危險的狀態。為避免喘振對壓縮機的危害，采用喘振必然伴隨著逆流發生的原理，保安系統再設置幾道防護裝置，即防喘振保安系統。

防喘振保安系統的措施有以下幾種：

①在壓縮機排氣管道上設置止回閥，以防止喘振發生時因逆流對壓縮機的損壞。

②壓縮機雖處于額定轉速下運行，但是當吸人流量的壓差△，大大低于喘振極限風量的壓差值時，可認為是發生逆流的前兆，向保安系統發出信號。

③在壓縮機吸入管道的適當位置安裝動壓檢測器，當檢測到正流向轉向負流向時，可認為是發生逆流的前兆，向保安系統發出信號。

④測量壓縮機吸入口處的風溫，當逆流發生時，排氣側的高溫氣體則流向吸人側，人口風溫突然升高，可認為是發生逆流的前兆，向保安系統發出信號。

3）防阻塞保安系統。

當壓縮機排氣壓力下降到一定極限時，則在最后一級葉片產生阻氣現象，導致作用于葉片的應力增大。長時間在阻氣條件下運行，對壓縮機是不利的。

防阻塞保安系統的做法是：在壓縮機排出管道上安裝一個節流閥（阻氣防止閥），當排氣壓力降低并接近阻塞線時，節流閥關小，增加管道系統的阻力，從而避免壓縮機長時間處于阻塞狀態下運行。
