高爐鼓風機常用自動控制及保安系統的設置如下。

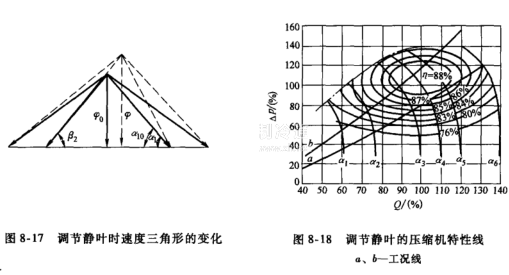

1）調節靜葉如圖8-17所示。

轉動靜葉時，假設動葉出口氣流角β2不變，則靜葉角度從α。轉至α1，流量系數從變?yōu)?img src="http://www.c13zj.cn/file/upload/202205/05/142133261.png" title="" alt=""/>。由此可見，改變靜葉角度可在較大范圍內改變機組的流量、改善機組的特性線，使其較為平坦，擴大穩定工作范圍，

如圖8-18所示；缺點是為了保證靜葉能轉動自如，使靜葉徑向間隙加大、損失增加，轉動機構復雜、增加機組造價。

2）轉速調節。

不增加機組設備，但要求驅動機能變速運行。在調節范圍內、轉子、葉片等部件的自振頻率應避免與工作轉速發生共振。有時為了滿足某些工況的需要，在變速后還要用放氣方式來補充，此方式經濟性差。轉速調節的壓縮機特性線如圖8-19所示
