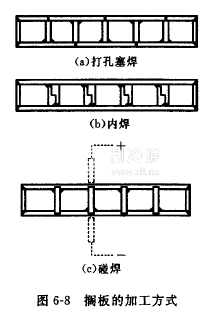

2.制造擱板的制造有三種方法，分別如圖6-8（a）、（b）、（c）所示，圖

（a）為“塞焊”，即將導流隔條相

間地分別焊在下蓋板和上蓋板上，構成兩塊形狀相似方向相反的帶導流板的蓋板。將它們對合在一起就形成了導流通道。

在蓋板上與導流隔條相應位置每隔一定距離鉆一個孔，用填焊的方法將蓋板與隔條焊接起來。

用這種方式焊接時排渣較困難因而焊接強度較難保證，另外板面上局部加熱，可能造成熱變形，擱板的平直度難以保證。圖

（b）所示的是將每根導流隔條制成兩根相互嵌合的隔條，分別焊

于上、下兩蓋板上，成為兩塊相似的蓋板，將其相對嵌合后，再將周邊焊接在一起即可。由于兩盞板組焊前變形相似而方向相反，組焊后其變形量可以相互抵消一些，因而總的變形較小，且強度好，但工藝較復雜。圖所示的是將隔條分別焊于兩底板上，制成結

構相近但方向相反的底板，將其相對壓合在一起，用大電流電阻焊焊合起來，此種結構，板面總的變形也較小，自動化程度較高，是一種較為先進的加工方法，但是因在熔點處板面有熔化，冷卻后擱板表面略有凹坑，增加了表面平整的加工量。此外，由于熔點處除承受內壓力外還需承受變形力，加之熔點處承力面較小，因此要有足夠大的熔點。
