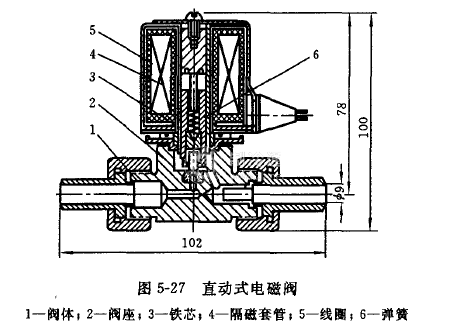

電磁閥是一種開關式自動閥門，可由壓力控制器、溫度控制器、液位控制器等通過電氣元件進行控制。它適用于各種制冷劑和載冷劑。電磁閥的結構如圖5-27所示，主要由外殼、線圈、鐵芯、膜片式活塞、閥體、密封環等組成。就其動作過程來說，基本上有兩種類型，一為直動式，一為導動式。圖5-27所示的為直動式，當電源接通時，線圈產生磁場，吸起鐵芯，閥門打開，流入端與流出端相通；當電源切斷后，磁場消失，鐵芯因彈簧力和自重而落下，關閉閥門。圖5-28所示的為導動式，當線圈6通電時，吸起鐵芯5，將小閥口4打開，使活塞7的上部空間與閥后低壓工質相通，活塞上腔減壓，由于活塞下方與閥前高壓端相通，活塞會因上下壓差而升起，閥被打開；當電源切斷后，鐵芯由于彈簧力和自重而下落，關小閥口。由于活塞體上有1的平衡孔而使活塞的上下腔壓力平衡，活塞會因彈簧力和自重而下落，關閉閥門。這種閥門工質流動時有壓力損失，閥全開時壓力損失約為0.14×105Pa。

直動式電磁閥用于小直徑管道，導動式電磁閥用于較大直徑的管道。電磁閥的通徑一般選用和管道的內徑相同，有時為了減少阻力損失，也可選略大于管子內徑的電磁閥，同時尚需注意電磁閥的材質與使用工質是否適當，工質溫度和壓力是否在閥的使用范圍內，工作電壓是否相符。安裝時閥體要垂直，且工質流向必須與閥外殼上的箭頭方向一致，閥前應安裝過濾網，以免渣堵和卡死。
