圖51-14示出水和氯化鋰鹽溶液的蒸汽壓力曲線。從圖中，可以看出:在相同溫度下，氯化鋰飽和溶液的蒸汽分壓力僅為水蒸氣分壓力的11%~12%左右，如要二者壓力相等，則需將氯化鋰溶液溫度升高，如從tA升高至tB，則氯化鋰溶液在tB時蒸汽壓力與水在tA時的蒸汽壓力相等。

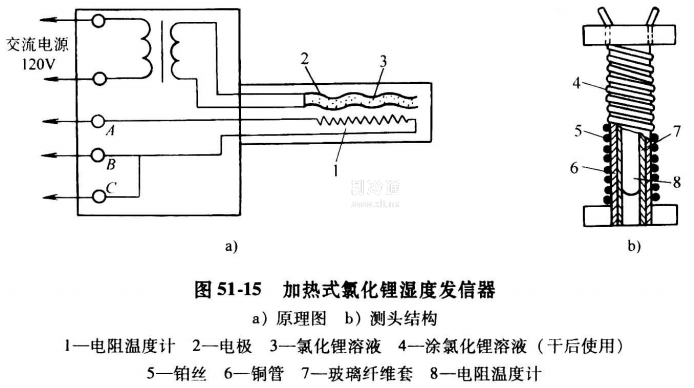

圖51-15所示為加熱式氯化鋰濕度發信器的原理圖與結構圖。根據上述原理，在濕度測頭剛通電時，測頭的溫度與周圍空氣的溫度相等，測頭上氯化鋰的蒸汽分壓力低于空氣中水蒸氣分壓力。

氯化鋰從空氣中吸收水分，成溶液狀，電阻迅速減小，通過的電流加大，測頭逐漸被加熱，氯化鋰溶液中的水氣分壓力逐漸升高，當測頭溫度升到一定值后，氯化鋰中的水氣分壓力等于周圍空氣的水氣分壓力，而達到熱濕平衡，氯化鋰逐漸成為結晶狀態，此時二電極間的電阻逐漸增大，電流減速小，此后測頭加熱不再增加，維持在一定溫度上。因此根據空氣中水氣分壓力的變化，測頭就有一對應的平衡溫度。測得測頭的溫度，就可知空氣中水氣分壓力的大小，水氣分壓力是空氣露點”的函數，因此得出測頭的溫度，就可知空氣的“露點”溫度。
