觀眾區空調系統。沿單面觀眾席設置兩個空調送回風系統，每個系統的送風量為36000m1/h，采用觀眾席上部均勻風道噴口側送風，共設置26個直徑為材50mm的噴口，噴口下傾25°，每個噴口送風量2538m3/h，送風速度4.43m/s，噴口間距2m。回風口設在觀眾座位臺階側壁上，共180個尺寸為500mm x 200mm回風口，夏季送冷風，冬季送熱風，過渡季全新風。

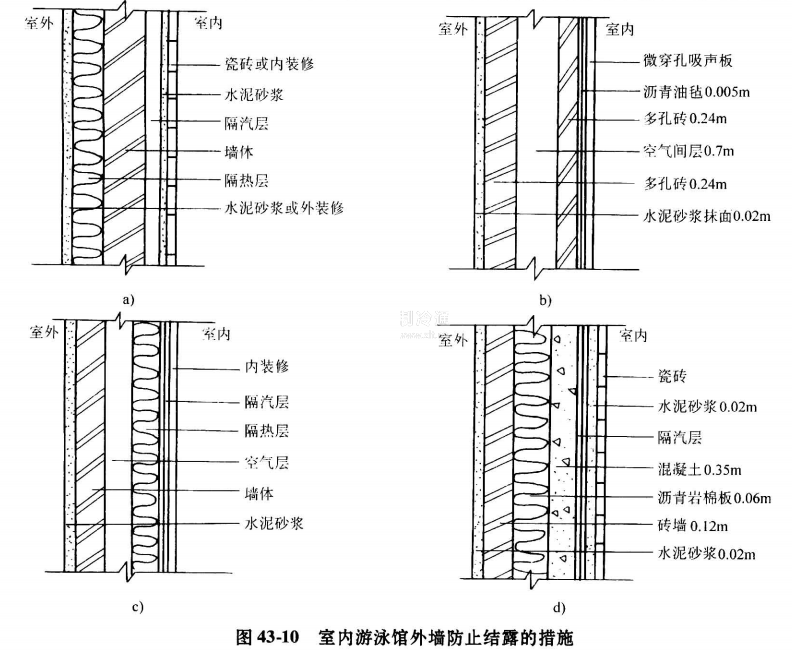

    池廳建筑圍護結構防結露措施。為防止外墻內表面結露，上海地區允許的最大傳熱系數為0.81W/(m2·K)，游泳池東西外墻結構采用如圖43-10b所示。該墻體總傳熱系數為0.83W/(m2·K),南面中間帶有12mm空氣層的雙層落地玻璃窗，總傳熱系數3.03W/(m2·K)，大于允許的址大傳熱系數2.81W/(m2·K)。為防止玻璃窗內表面結露，在窗下地板溝內設置一排踢腳板式風機盤管，沿玻璃向上送熱風，以提高玻璃窗內表面溫度。

    另外，在網架內設有8臺熱風采暖空調器，對網架送熱風，以維持網架溫度。

    4)自控和節能措施

    ①游泳館內設有大樓自動化(BAS)管理系統，對空調、采暖、冷熱源系統的溫濕度、壓力、流量運行狀態進行啟停、設定、顯示、控制和報替。

    ②冬季熱風采暖時，取用印%的室外新風，為節約能量，在供池區的兩臺組合式空調中，采用板式能量回收裝置，以回收冬季排風中的熱量。

    ③在池區、觀眾區、練習池共5臺組合式空調箱中的送回風機采用變頻器，根據不同季節和室外新風參數，改變風機風量，以減少風機能耗。
