當空調水系統為閉式系統時，為使系統中的水因溫度變化而引起的體積膨脹給予余地，以及有利于系統中空氣的排除，在管路系統中應連接膨脹水箱。為保證膨脹水箱和水系統的正常工作，在機械循環系統中，膨脹水箱應該接在水泵的吸入側，水箱標高應至少高出系統最高點1m。

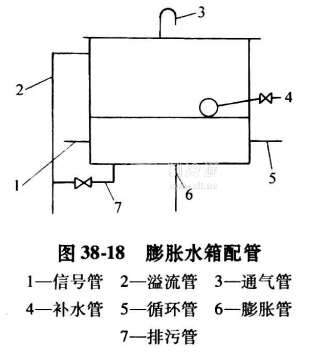

膨脹水箱上的配管如圖38-18所示，包括膨脹管、信號管、補水管(手動和浮球閥自動控制)、溢流管、排污管等。箱體應保溫并加蓋板。在寒冷地區，為防止冬季供暖時水箱結冰，在膨脹水箱上接出一根循環管，把循環管接在連接膨脹管的同一水平管路上，使膨脹水箱中的水在兩連接點壓差的作用下，處在級慢流動狀態。膨脹管和橋環管連接點間距可取1.5~3.0m。

膨脹水箱的容積是由系統中水容量和最大的水溫變化幅度決定。

分水器和集水器

分水器起到向各分路分配水流量的作用。集水器起到由各分路、環路匯集水流量的作用。分水器和集水器是為了便于連接各個水環路的并聯管道而設置的，起到均壓作用，以使流量分配均勻。分水管和集水管的管徑，可根據并聯管道的總流量，通過該管徑時的斷面流速v=1.0~1.5m/s來確定。流量特別大時，可增加流速，但不宜超過3.5m/s。
