機組運行時，通常只處于制冷或采暖工況，通過切換閥實現工況的轉換。在夏季，機組的作用即為冷水機組，制取冷水用于空調;在冬季，高壓發生器產生的冷劑蒸汽進入專設的熱水器，并在傳熱管簇上冷凝，從而制取熱水用于采暖。在結構上采取一定的措施后，這種機組可以做到在制取冷水用于空調的同時，供應一部分生活用熱水，也可以做到同時供應熱水和冷水。這種機組也可按溶液循環流程，分成串聯流程和并聯流程兩種類型。

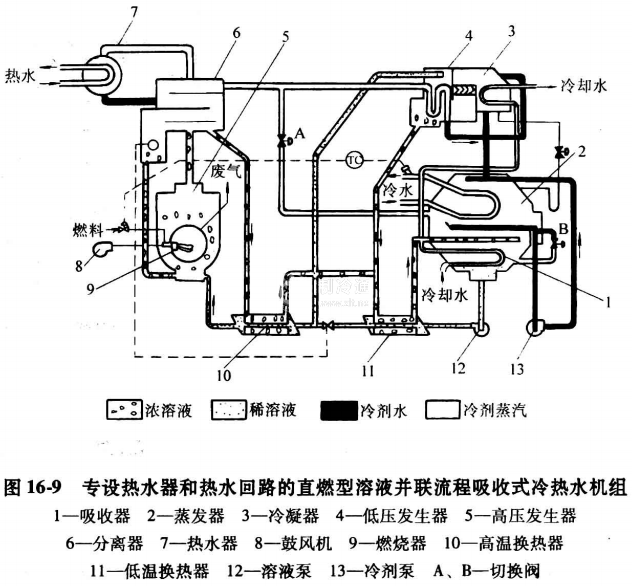

圖16-9所示為一種專設熱水器和熱水回路的直燃型溶液并聯流程吸收式冷熱水機組。機組是三筒式結構。蒸發器2和吸收器1為上下布置;在高壓發生器5筒體的頂部，有專設的熱水器7。機組運行時，通過切換閥A和B實現工況的轉換。

在制冷工況，切換閥入和B關閉。冷卻水按串聯回路流動。溶液按并聯流程流動，即從吸收器1流出的稀溶液，由溶液泵12輸送，通過低溫換熱器11后，平行地送入低壓發生器4和高壓發生器5,經加熱濃縮后，成為濃溶液，然后在吸收器管簇上直接噴淋。機組按雙效制冷循環運行，通過蒸發器2制取冷水。同時，還可通過熱水器7制取熱水。高壓發生器5所發生的冷劑蒸汽，經分離器6進入熱水器7,在其管簇上冷凝制取生活用熱水。
