ccx三效循環流程的工作原理同雙效循環流程一樣，即回收高壓部分釋放的冷凝熱用于低壓部分的發生過程來提高循環的熱力系數。這種循環被稱為GCX(Generator-Condenser heat exchange)回熱循環。機組的溶液回路可采取串聯、并聯和小并聯等不同的流程。其熱力系數的理論值可達1.7。

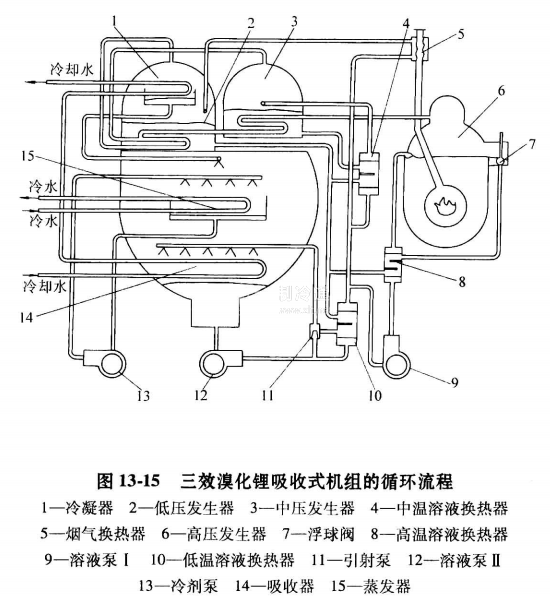

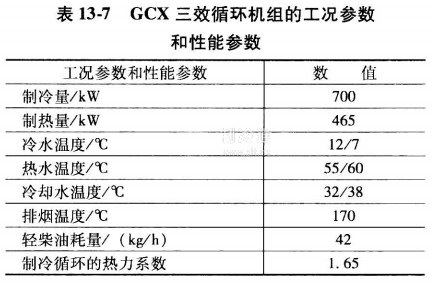

圖13-15是我國于1997年研制的三效溴化鋰吸收式機組的循環流程圖。該機組采取GCX三效循環流程。其結構比較簡單，是在二效直燃型機組的基礎上增加一個發生器、一個溶液換熱器和煙氣換熱器。高壓發生器采用圓爐筒煙管式結構，高溫溶液換熱器采用板式結構，二者都按工作壓力0. 6MPa(表壓)設計。燃料的燃燒熱是機組的馭動熱源，并在高壓發生器中被直接利用。高壓和中壓發生器所產生冷劑蒸汽的冷凝熱，通過回熱被中壓和低壓發生器用作加熱熱源。因此，在中壓和低壓發生器中，燃燒熱被間接地第二和第三次利用。機組的工況參數和性能參數見表13-7。
