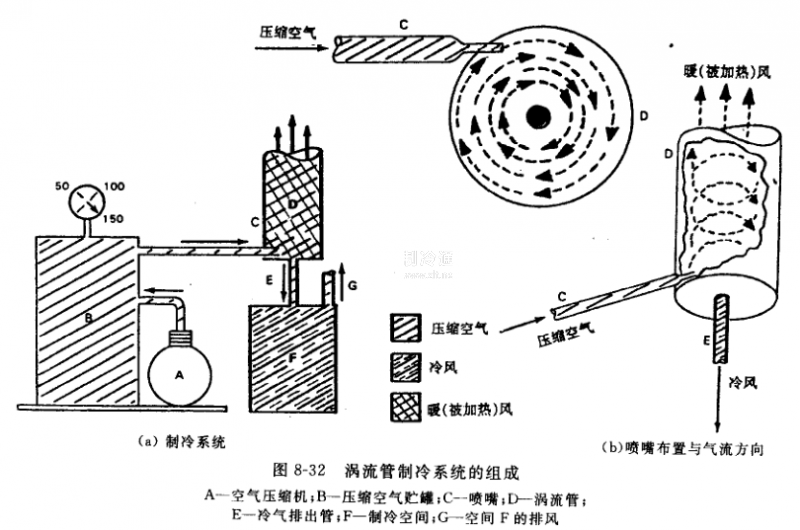

圖8-32畫出渦流管制冷的系統和工作過程，其系統由空氣壓縮機A、壓縮空氣貯罐B、噴嘴C、渦流管D和被冷空間F組成。在D、C、E處有三個開口。如前所述，一個是進口，另外兩個為出口。進口C是與空氣源B相連的噴嘴，噴嘴以一定的角度將空氣射入渦流管中。由于噴嘴的設計以及氣流的高壓，空氣在大管中呈螺旋形迅速旋轉，D和E兩個出口壓力都接近大氣壓。當空氣流出E管時，溫度會迅速降低。用此裝置可以獲得0℃以下的溫度。

    噴嘴沿著流線管外圍圓周的切線方向噴入壓縮空氣，其螺旋轉速達到500000r/min，越向內心，其轉速越高，到內心處加速到5000000r/min。與此同時，渦流管中外周的熱空氣向D的端部移動并排出，中心處的冷空氣經細管E到達被冷空間F，實現制冷目的。
