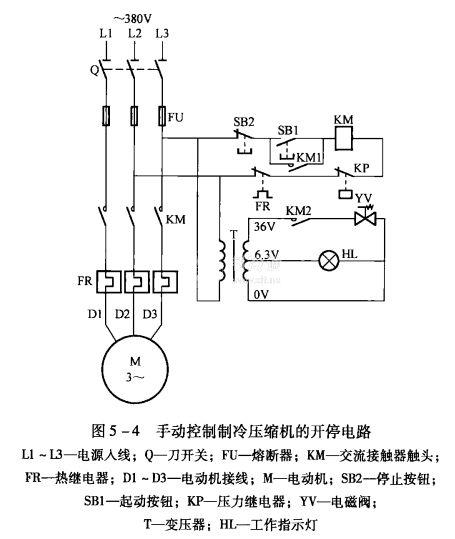

手動控制冷凍、冷藏箱制冷壓縮機的開停電路是控制電路中基本的電路。其典型電路如圖5 -4所示。

手動控制制冷壓縮機開停電路的基本工作過程是:閉合刀開關，接通電源，控制變壓器二次回路中的指示燈亮，表示供電電路接通。此時，由于控制電路處于斷開狀態，壓縮機不能運轉。操作上四，按下起動按鈕SB1，使控制回路接通，交流接觸器線圈KM產生磁力，吸合交流接觸器中的鐵心的動作，使KM的主觸點閉合，電動機起動運行。當手離開SB1時，盡管SB1控制支路斷開，但由于與SB1支路并聯的KM1動合觸點已經閉合，使控制回路仍然保持接通狀態，使交流接觸器仍然保持吸合狀態，即控制電路處于“自保”狀態。與此同時，在控制變壓器的二次回路中另一對動合觸點(JC)也吸合接通，使制冷系統中的供液電磁閥YV在壓縮機運轉的同時，通電工作開閥供液，制冷系統投人正常運轉。

控制回路中有兩個保護元件，即熱繼電器FR和壓力繼電器KP，熱繼電器作為電動機過載保護，兼有防止電動機缺相運行的作用。熱繼電器在電路出現過電流時動作，切斷主電路，停止壓縮機運行。壓力繼電器在系統的高壓壓力超過設定值或低壓壓力低于設定值時動作，切斷主電路的供電，停止壓縮機運行，防止壓縮機造成損壞。

 當電路處于“自保”狀態時，按下停止按鈕SB1，瞬間斷開控制回路，電路的“自保”狀態消失，壓縮機隨即停止運行，制冷系統中的供液電磁閥也因斷電而切斷向蒸發器的供液，制冷系統在人為操作下停止運行。
