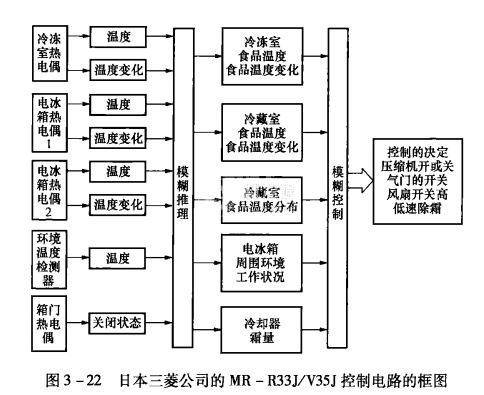

模糊控制電冰箱的模糊推理和控制由微電腦進行，圖3 - 22所示是日本三菱公司的MR一R33J/V35J控制電路的框圖。

MR一R33J/V35J控制電路由呈矩陣分布的SW及LED構成的操作盤電路和微電腦為中心的模糊控制板電路組成，微電腦采用M581915P，包括1種狀態測試信號和4種溫度檢測器信號在內的5個熱電偶檢測信號，經分壓后由微電腦的1/0口輸入，然后由微電腦進行模糊推理，從而得到模糊推理的依據，最終決定壓縮機、風扇及除霜的運行狀態。

模糊控制的電冰箱是依據溫度檢測器的溫度及溫度變化反推食品的溫度，考慮到食品溫度還要受環境溫度及開關門的影響，微電腦就利用環境溫度檢測器熱電偶和箱門熱電偶信號，用函數表示出溫度隨箱門開關的變化規律，再根據該變化規律對食品溫度和箱門進行適當的修正。
