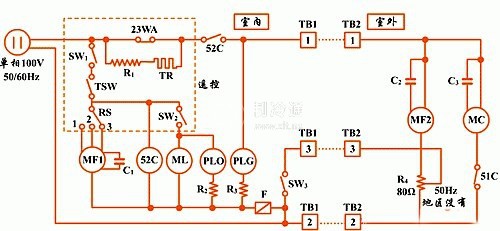

壓縮機電動機電流檢測電路

壓縮機電動機的供電線與電流傳感器TA互感，產生反映電動機供電電流大小的檢測信號。檢測信號經VD20、 R8、R51、R9、C22組成的整流網絡，轉換成控制電壓輸入IC1的26腳，供CPU芯片判斷壓縮機電動機工作電流是否正常。

室溫控制電路

空調器工作在制冷模式時，室溫傳感器FTC(負溫度系數熱敏電阻)檢測蒸發器的溫度變化，并把溫度變化轉化為信號電壓，經電阻R6輸入IC1的25腳。室溫上升時，TA的阻值變小，25腳的電壓上升。當電壓上升到開機電壓時，IC1輸出控制信號使壓縮機電動機、室外風扇電動機運轉，開始制冷運行;制冷運行后，室溫下降，PTC的阻值變大，25腳的電壓下降。當電壓下降到停機電壓時，IC1輸出控制信號，使壓縮機電動機、室外風扇電動機停止運轉，空調器停止制冷運行。

除霜控制電路

空調器工作在制熱模式時，位于室外機組熱交換器上的除霜傳感器TC(負溫度系數熱敏電阻)檢測室外機組熱交換器的溫度變化，并把溫度變化轉化為信號電壓，經電阻R1輸入IC1的24腳。制熱時，室外機組熱交換器的溫度下降，TC的阻值變大，IC1的24腳電壓下降。當電壓下降到除霜電壓時，IC1輸出除霜控制信號，使四通電磁換向閥的線圈失電，恢復到制冷時的工作狀態，系統切換為制冷運行模式，室內外機組的風扇電動機停止運行，機組進入除霜狀態。除霜過程中，室外機組熱交換器的溫度上升，TC的阻值變小，IC1的24腳電壓上升，當電壓七升到停止除霜電壓時，IC1輸出停止除霜控制信號，使四通電磁換向閥的線圈得電，恢復到制熱時的工作狀態，系統切換為制熱運行模式，室內外機組的風扇電動機從新起動運行運行，機組又進入制熱運行狀態。
