所謂單冷型空調器是指其工作時只吹出冷風，用于夏季室內降溫，同時也吸收房間內的余濕，使房間內的溫濕度適中。

單冷型空調器的特點是其結構簡單、可靠性高、價格便宜，但功能單一，使用率不高。

1.結構

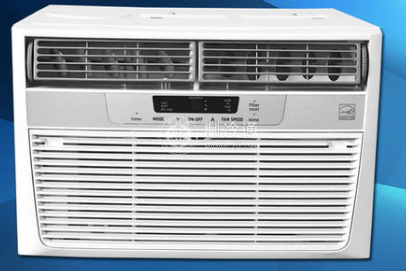

單冷型窗式空調器的結構如圖所示，由三部分組成。

(1)制冷系統。制冷系統由壓縮機、冷凝器、毛細管、蒸發器組成。

(2)風路系統。風路系統由離心風扇、軸流風扇、電動機、風門、風道組成。

(3)電氣控制系統。電氣控制系統由起動繼電器、溫度控制器、過載保護器等組成。

2.工作原理

(1)制冷系統。壓縮機吸入來自蒸發器的低溫低壓R22過熱蒸氣，壓縮成高溫高壓過熱蒸氣，送入冷凝器，蒸氣向室外側空氣放出冷凝熱，變成高壓過冷液，經毛細管節流降壓后進入蒸發器，吸收室內側空氣的熱量后變成飽和蒸氣，經回氣管過熱，被壓縮機吸入，如此循環。

(2)風路系統。室內側空氣在離心風扇作用下，水平進入空調器，經空氣過濾網濾塵后，與蒸發器中的制冷劑進行熱交換，失去部分熱量和水分，然后由離心風扇從一側送回室內，如此反復循環，達到給室內空氣降溫去濕、除塵和改變氣流速度的目的。

室外側空氣在軸流風扇作用下，從空調器左右兩側百葉窗進入空調器，與冷凝器中的制冷劑進行熱交換，吸收制冷劑的冷凝熱后以水平方向排出空調器，達到給制冷劑散熱的目的。

窗式空調器上設有新風門和排風門。新風門打開時可吸入約占空調器循環空氣量15%的新鮮空氣，排風門打開時排出的是污濁空氣。由于室外側空氣是熱空氣，所以新風門和排風門開啟的時間不宜過長，以免造成室內熱負荷增加，使空調器能耗增加。
