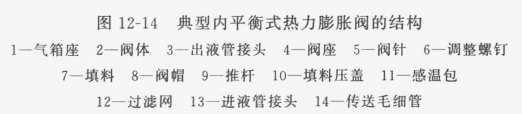

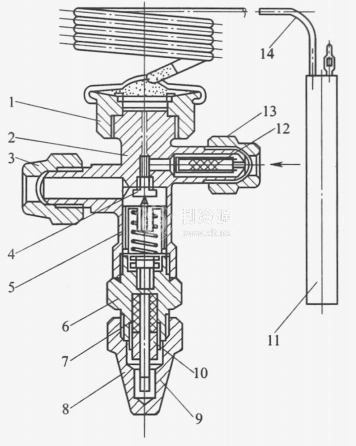

圖12-14為典型內平衡式熱力膨脹閥的結構，其通道結構為圓錐形，調整機構在閥的下端，外平衡式熱力膨脹閥其通道結構為圓錐支承面盤形，調整機構在閥的側面。

用于鹵代烴制冷系統的熱力膨脹閥，推桿和閥芯采用不銹鋼制成;彈簧用彈簧鋼或青銅制作;調整螺釘用結構鋼制作;感溫包用φ8~20mm銅管制成;傳遞毛細管用φ2X0.5或φ3X0.75銅管制成;膜片的截面形狀為正弦曲線，采用被青銅材料制成;其他所有零件的材料均為黃銅。

用于氨制冷系統的熱力膨脹閥，除彈簧和調整螺釘外，其他所有零件的材料均為不銹鋼。

膜片可以用波紋管代替，由于波紋管彈性力小且較恒定，優于膜片，所以用波紋管的熱力膨脹閥有較高的靈敏度，但體積稍大。

熱力膨脹閥有單向和雙向兩種。一般熱力膨脹閥為單向，制冷劑只能由進口流向出口。

雙向熱力膨脹閥解決了雙向工作的問題，制冷和制熱可以用同一個熱力膨脹閥。雙向熱力膨脹閥無固定的進、出口，如圖12-16所示，閥芯采用雙向平衡流口結構，無論正向還是反向工作，作用于閥芯兩邊的作用力均相等。
