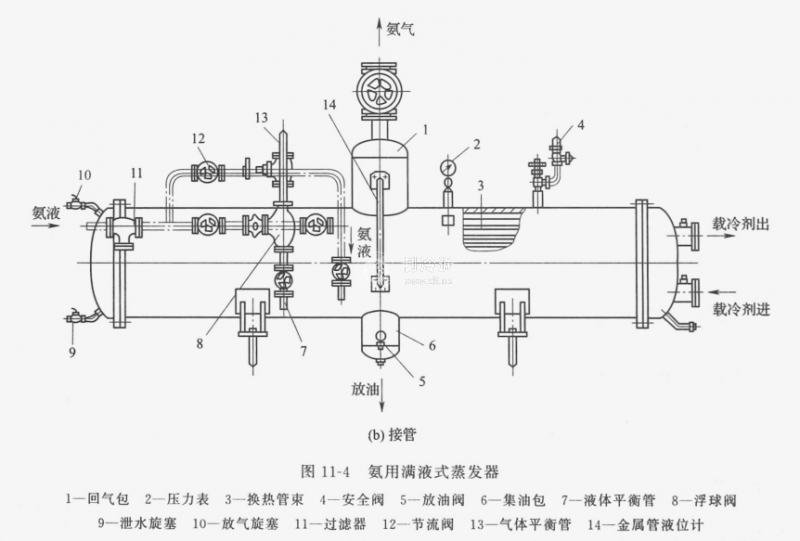

滿液式蒸發器又稱為臥式蒸發器，屬于殼管式換熱器。滿液式蒸發器的基本結構如圖11-4所示，它由殼體、封頭、管簇、支架、氣室、油包等組成。節流后的制冷劑進入殼體內，在管簇外的大空間沸騰。在正常工作的情況下，殼體與傳熱管之間充滿制冷劑液體，僅有2-3排管子露出液面。載冷劑在水平管內紊流，換熱時集態不發生變化。

殼體由筒體和兩個管板組成，筒體與管板采用熔焊焊接。氣室在筒體中間上部，內部裝有擋液板，以將夾帶的液滴分離，制冷劑氣體由氣室上部流出。

氨用滿液式蒸發器的傳熱管為無縫鋼管，管與管板的連接采用熔焊焊接，鹵代烴類制冷劑用滿液式蒸發器的傳熱管多為低螺紋銅管，管與管板采用脹管連接。

鹵代烴類制冷劑用滿液式蒸發器的筒體上半部約有六分之一的高度不設傳熱管，而加裝擋液板，其制冷劑充滿高度也較低，以避免劇烈沸騰時大量泡沫進入吸氣管。

油包位于筒體中間下部，如制冷劑為鹵代烴類，則不設油包。封頭與管板用螺栓連接，中間加密封橡膠墊。封頭為鋼整體鑄成或壓成，內側有擋板以形成轉向室。在氣室和殼體上焊出一根通管，根據管外結霜的高度可判斷液面位置，也可在管上裝液位控制器控制液位。滿液式蒸發器的長徑比一般為4-8。
