冷卻水系統用于制冷系統的水冷式冷凝器的散熱，利用水來吸收冷凝器中制冷劑蒸氣的熱量。通常冷卻水系統由水冷式冷凝器、冷卻塔、循環水泵和水池組成。

1.立式冷凝器冷卻水系統布置方案

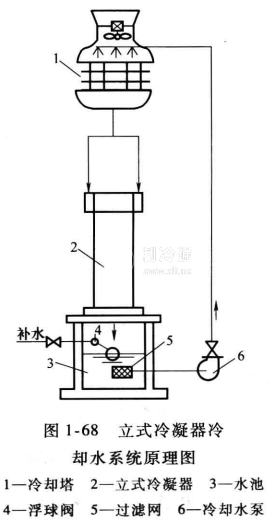

如圖1-68所示，該方案只需一個水池、一個循環水泵，冷卻塔布置在立式冷凝器的上方，冷卻水從冷凝器頂部的配水箱流入換熱管中，并在重力作用下以螺旋線狀沿管道內表面成膜層自上而下，與管外過熱氨氣換熱后流入水池，水再由水泵送上冷卻塔冷卻后，循環使用。

2.識讀綜合循環冷卻水系統布置方案

如圖1-69所示，該方案把冷凝器冷卻水、壓縮機氣缸套冷卻水和冷風機融霜用水共用一個水池，實現綜合循環用水，耗水量較小，是較好的冷卻水系統布置方案。

3.識讀落發式冷投器冷卻水系統

水循環系統如圖1-70所示，蒸發式冷凝器主要有換熱盤管、冷卻水循環系統及風機三個部分組成。該設備自帶的冷卻水循環系統由擋水板、噴嘴、循環水泵、過濾網、水池、浮球閥組成。水池中的冷卻水用循環水泵送至噴淋管，經噴嘴噴淋在換熱盤管的外表面上形成一層水膜。水受熱后一部分變成蒸汽由空氣帶走，未蒸發的噴淋水落入下面的水池中，經水泵再送至噴嘴循環使用。水池中有浮球閥調節補充水量，使之保持一定的水位。

蒸發式冷凝器利用水的蒸發潛熱，以環境干空氣為媒介，以環境濕球溫度為溫差進行熱交換，具有傳熱溫差大、換熱充分等特點。采用低揚程、小功率、大流量的循環水泵，使運行費用大大降低。采用了風機強制吹風降溫，冷凝水熱量散發快，水溫度低，制冷機排氣壓力降低，冷凝效率大大提高，并大大降低了電耗及水耗能量。
