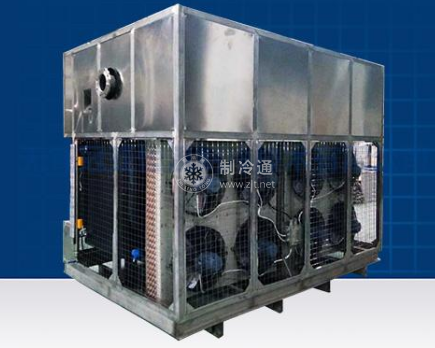

冷凝器的種類、型式很多，在配置時要根據用戶的實際情況制定方案，一般對于小型制冷系統，通常配置冷凝機組，其占地面積小、投資小。在通風良好、氣溫不高、水源缺乏的場所選用氟利昂風冷冷凝機組;在水源充足的地方選用水冷冷凝機組(包括氟利昂水冷冷凝機組或氮水冷冷凝機組)。

在中、大型制冷系統中，通常選配臥式冷凝器或立式冷凝器。設計中，經常把立式冷凝器布置在機房外，把臥式冷凝器布置在機房設備間內。當前，在一些大型制冷系統中，把臥式冷凝器或立式冷凝器與蒸發式冷凝器相配TL。這樣配置不僅提高了換熱面積，大大提高了換熱效果，而且省去了冷卻水塔。

在設計中，無論配置哪一種水冷冷凝器，都必須注意以下幾點:

(1)冷凝器和高壓儲液器上必須有安全閥及其連接管道?？偘踩艿某隹趹叱霭眽嚎s機房檐口高度不小于1m，高出立式冷凝器操作平臺不應小于2m。為了檢修、試壓的方便，安全閥前面要設截止閥，平時截止閥必須開啟。

(2)多臺冷凝器和多臺高壓儲液器的系統，在各冷凝器之間、各高壓儲液器之間及冷凝器和高壓儲液器之間，必須設氣體均壓管，不能以安全管或放空氣管來代替。兩臺以上儲液器間應設均液管。

(3)為防止不凝氣體對冷凝換熱的影響，必須設置放空氣器。一般系統中的不凝性氣體由于高壓儲液器液封作用，多積聚在冷凝器和高壓儲液器中，因此混合氣體管是由這兩個設備引出的。其他設備沒有必要引出放空氣管道。
