低壓循環儲液桶是氨泵供液系統的關鍵設備之一，作用是儲存和穩定地供給氨泵循環所需的低壓氨液，又能對庫房的回氣進行氣液分離，保證制冷壓縮機的干行程，必要時又可兼作排液桶。低壓循環儲液桶可分立式和臥式兩種。

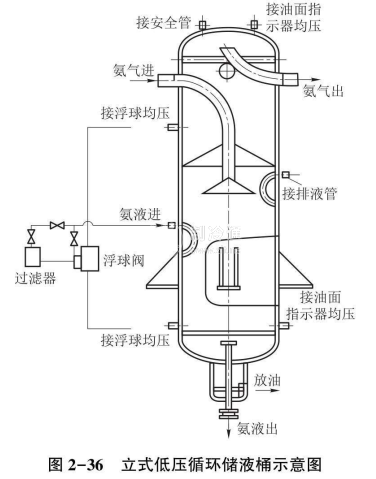

立式低壓循環儲液桶是由鋼板殼體和封頭焊接而成，其上部側面的進氣管與庫房回氣總管相接。從庫房來的氣液兩相流體進入容器后，速度驟降至0.5 m/s以下，并改變流向，加之傘形擋液板的作用使氣液實現分離。為避免進氣直接沖擊桶底，影響氨泵的連續性供液，進氣管下端周圍開口，并焊有底板。低壓循環儲液桶的出液管有兩個方位:一個方位是從底部引出，另一個方位是從桶身兩側接出。低壓循環儲液桶的供液管和其他接頭如圖2-36所示。

立式低壓循環儲液桶高度較高，氣液分離效果好，對安全運行有利，同時占地面積小，但設備間需要一定的高度。臥式低壓循環桶氣液分離效果差，占地面積大，鋼材消耗量大，但設備間的高度較低。這兩種形式的低壓循環儲液桶在冷庫中均有使用，但以立式較為普遍。
