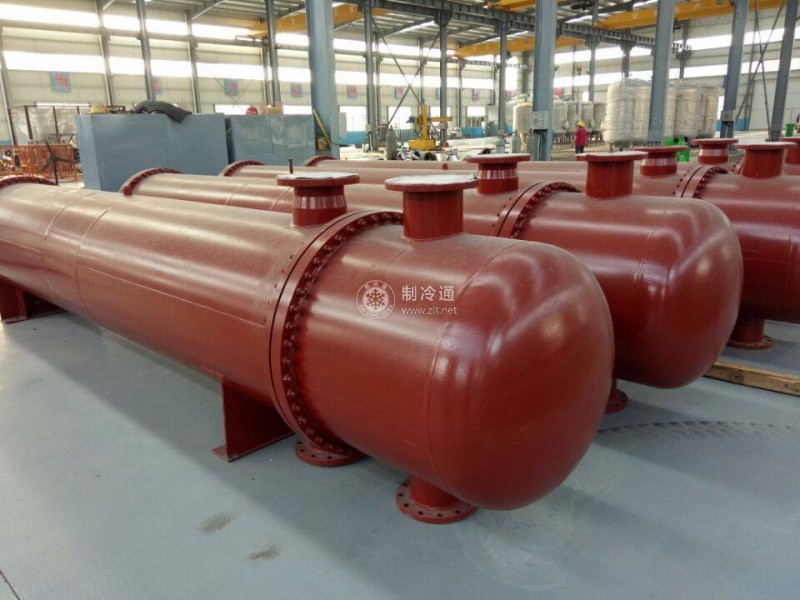

1.臥式殼管式冷凝器

    這類冷凝器已廣泛用于中小型開啟式氟利昂機組。它的兩端用兩個端蓋封住，端蓋內部用隔板分開，兩個端蓋的分隔要互相配合，以便冷卻水能在銅管內多次往返流動。冷卻水每向一端流一次，稱為一個管程。管程數為雙數，冷卻水下進上出。

    2.殼盤管式冷凝器

    在小型氟利昂機組中用得較多。進水管直接與筒體內帶有繞片的盤管連接。

    3.雙重套管式冷凝器

    兩種不同直徑的管子，經套益后彎成蛇形或圓形盤管，制冷劑從兩管間流動，受到內管逆向流動的冷卻水和外界空氣的冷卻、冷凝。它常用在小型氟利昂水冷空調機、恒溫機和冷風機上。
