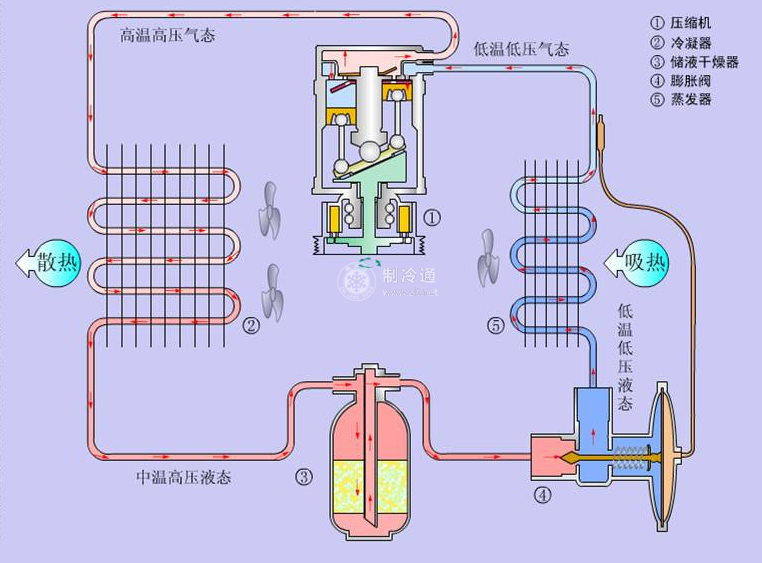

冷凝器把制冷劑氣體冷凝為液體,應立即將液體排出去。若不立即排出,那么制冷劑液體將在冷凝器內占據一定的容積,相應的減少了冷凝器的傳熱面積,而使冷凝壓力上升,降低了制冷量。因此,在系統(tǒng)中設有高壓貯液桶,它可容納由冷凝器內所導出的液態(tài)制冷劑,保證供應系統(tǒng)中各部分所需要的液體。高壓貯液桶尚起液封的作用,防止高壓氣體竄到低壓管路中高壓貯液桶與冷凝器直接連接的,為了能使冷凝器內的液體暢通的流入高壓貯液器內,兩音有均壓管相連接,以保證壓力一致。

高壓貯液桶是一個橫臥的圓筒形容器,上部焊接有制冷劑的進出管焊頭,以及均壓管放空氣管和安全閥等接頭。在外殼下部則焊有放油管和排除污垢等管接頭。整個容器的容納量一般是采用每小時制冷劑循環(huán)量的1/3~1/2。貯液器外裝有玻璃的液面指示器,借以觀察容器內液面高度。高壓貯液桶正常的液面為其容量的30%~70%之間。
