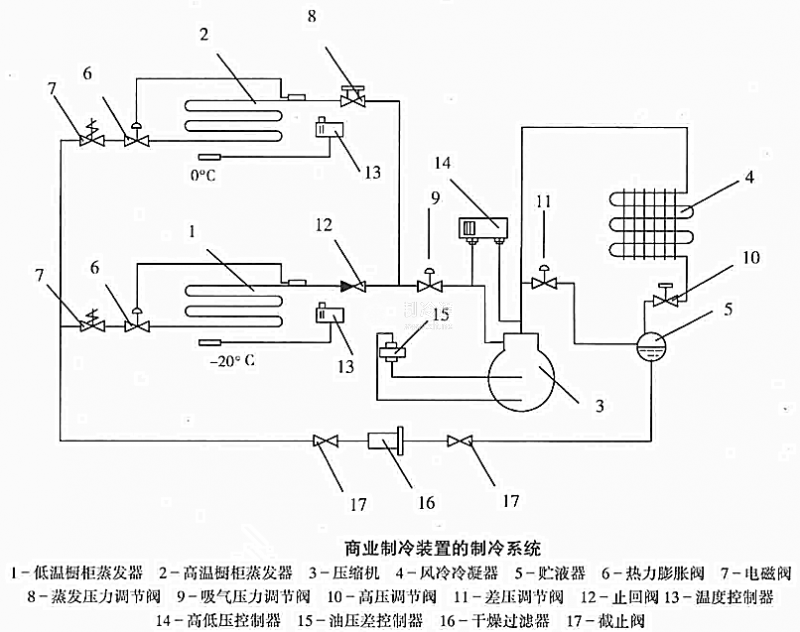

某商業制冷裝置的循環如圖所示，制冷系統中有兩種溫度要求，一個冷室是+5℃,另一個冷室是一20℃，壓縮機自身沒有能量調節裝置。在制冷系統中所進行的控制如下。
I.蒸發器供液量調節
利用熱力膨脹閥1與供液電磁閥2進行供液量調節。電磁閥是受冷室的溫度控制器的控制，當冷室溫度達到要求溫度值時，電磁閥關閉，停止向蒸發器供液。而熱力膨脹閥是根據蒸發器出口制冷劑蒸氣的過熱度的大小來自動控制閥的開度，以調節進入蒸發器的制冷劑流量。
2.蒸發器壓力調節
在制冷系統的高溫蒸發器的出口管路上裝蒸發壓力調節閥3，可以維持高溫蒸發器的蒸發壓力(蒸發溫度)恒定;在低溫蒸發器的出口管路上安裝止回閥7。
3.吸氣壓力調節
在壓縮機的吸氣管路上安裝吸氣壓力調節閥4,在壓縮機開始啟動時.蒸發器中的壓力較高，通過吸氣壓力調節閥的調節，使吸氣節流，降低吸氣壓力，起到保護壓縮機電機不過載的目的。
4.冷凝壓力調節
系統中的冷凝器為風冷式冷凝器，冷凝壓力調節采用從制冷劑側調節的方法。在冷凝器出口安裝高壓調節閥5;在壓縮機排氣到貯液器的旁通管上安裝差壓調節閥6。當環境溫度降低時，高壓調節閥關閉，使冷凝器中的壓力回升，同時當排氣管路的壓力與貯液器中壓力差較大，且超過差壓控制器的設定值時，差壓控制器開啟，使部分壓縮機的排氣直接進入貯液器中，以維持貯液器中的壓力不過低。
5.室溫控制
兩個冷室的溫度控制，分別通過溫度控制器8、電磁閥2和高低壓力控制器9的低壓控制部分共同完成。
各冷室的溫度控制器按照控制溫度的要求設定給定值，當任一冷室內的溫度達到設定的下限值時，溫度控制器控制相應的供液電磁閥動作，切斷向該冷室的蒸發器供應制冷劑，當冷室的溫度回升至設定的上限值時，溫度控制器控制電磁閥開啟，制冷劑進入蒸發器中制冷。當兩個冷室的溫度都達到溫度要求時，兩個電磁閥全部關閉，停止了向蒸發器供液。由于壓縮機的不斷抽吸，使吸氣壓力下降，當吸氣壓力下降到控制器的斷開壓力值時，壓力控制器的低壓觸點斷開，控制壓縮機停機。當任一冷室的溫度回升到溫度控制器調定的上限值時，溫度控制器接通相應的電磁閥，制冷劑進入到這個蒸發器中，使吸氣壓力回升，當吸氣壓力達到壓力控制器的接通壓力值時，壓力控制器控制壓縮機開機。
6.安全保護
高低壓力控制器9的高壓部分起到了制冷系統的超高壓保護的作用。油壓差控制器10控制油壓的變化。當壓縮機中的排氣壓力超過允許位或汕壓差太低時，高壓控制器與油壓差控制器就控制壓縮機停機。
裝在低溫蒸發器的出口管路上的止回閥7，用來防止停機時高溫蒸發器中的制冷劑流向低溫蒸發器中.以防止壓縮機產生液擊。
