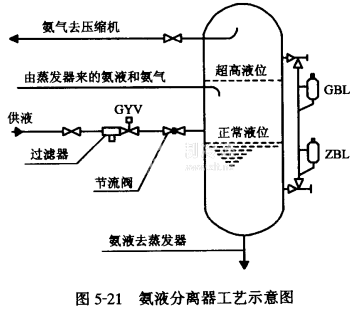

圖5-20和圖5-21分別是低壓循環貯液桶、氨液分離器液位控制回路的制冷工藝示意圖。侮套液位回路有5個元件:UQK-40型浮球液位控制器2個;ZCL-20 f電磁閥(或ZCL-32YBM電磁主閥)1個;ZYG-20型過濾器(或ZYG-32型過濾器)1個;YKX-1液位回路控制箱1個。

正常液位控制器閥體ZBL安裝在距離桶底1/3處(按桶身全長計算)。超高液位控制器的閥體GBL安裝在距離桶頂1/3處。圖5-22是中間冷卻器液位控制回路制冷工藝示意圖，因液面要淹沒蛇型盤管所以正常液位控制器的閥體ZBL安裝在桶身長1/2處。有的制造廠在中間冷卻器中部的外表面焊有一小條鐵塊，作為液位控制高度的標志，安裝時應將ZBL閥體上標有“A”的紅線對齊鐵塊。超高液位控制器閥體GBL安裝在距離桶頂1/3處。

低壓循環貯液桶、氨液分離器和中間冷卻器的液位控制器閥體GBL安裝位置略有不同，但液位控制要求相同。正常液位控制器用于保證容器內具有穩定的液位，所控制的上下限液位幅差較小，一般在60mm之內調整。立式容器在50~60mm之間。液位低于下限位時，ZBL傳送交流電壓信號至液位控制箱內電氣盒，電氣盒發出供液指令，令供液電磁閥開啟向容器供液。當液位到達上限位，消除供液指令，供液電磁閥關閉，停止供液。如若遇到系統或元件發生故障，容器內的液位不斷上升達到超高液位時，GAL發出報警信號，高液位控制器電氣盒收到報警信號后，立即聲光報警，并同時發出電信號，指令壓縮機停機。以避免壓縮機氣缸受損。
