例如一臺Z8AS-12.5自動型單級氨制冷壓縮機(冰輪集團煙臺冷凍機總廠產品)，它有8個氣缸分成三組，1#,2#低壓氣缸為第1組，3#~6#低壓氣缸為第2#，7#,8#低壓氣缸為第3組，1NYV-3NYV三通能量調節電磁閥分別直接控制各組氣缸卸載機構的壓力油缸油活塞的油路，INYV能2調節電磁閥控制第1組氣缸上載和卸載; 2NYV能量調節電磁閥控制第2組氣缸上載和卸載，3NYV電磁閥控制第3組氣缸上載和卸載。氨壓縮機按0,25%(1/4),75%(3/4),100% (1)等三級進行能量調節。在吸氣管上安裝了1SP-3SP壓力控制器，每個電磁閥均根據壓力控制器調定有吸氣壓力參數控制。即實現定值逐級卸載能量調節。

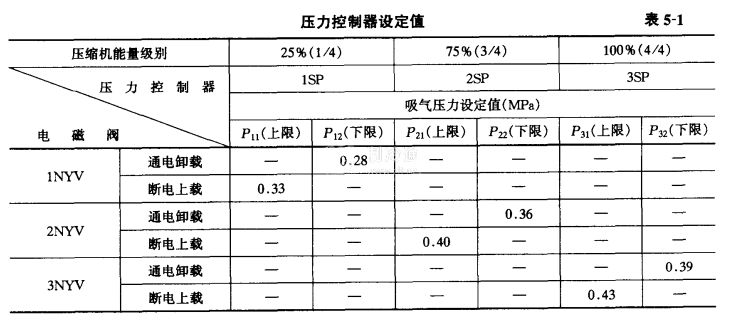

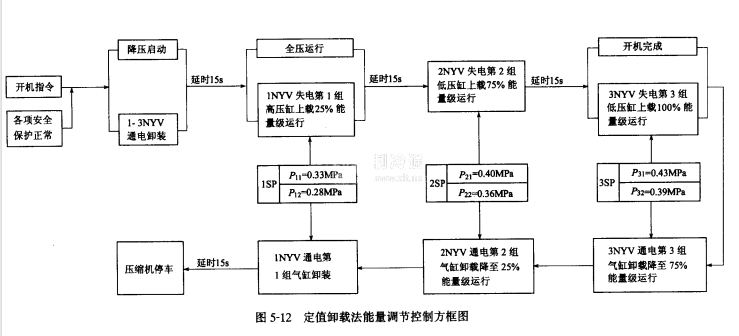

控制流程方框圖如圖5-12所示。1SP壓力控制器控制1NYV能量調節電磁閥,2SP壓力控制器控制2NYV能量調節電磁閥,3SP壓力控制器控制3NYV能2調節閥電磁閥。將1SP-3SP壓力控制器的控制值設定在對應的能量級別上，假定1-3SP壓力控制器分別斷開和接通1--3NYV能量調節閥電磁閥電源的壓力設定值如表5-1所示。當壓縮機接到開機信號(自動或手動)后，確認各項安全保護裝置正常，便開始降壓啟動，同時1NYV~3NYV三個能量調節電磁閥通電卸載。8個氣缸均處于全卸載工況，壓縮機輕載降壓啟動。
