1.主庫制冷系統配電方式 冷庫主庫每一冷間用電設備容量都很小，相距又很近，且又距離低壓配電室較遠，故采用樹干式和鏈?zhǔn)脚潆娤嘟Y(jié)合的配電方式，如圖3-14所示。

但是電梯采用由低壓配電室直接放射式配電。冷庫宜采用AC380 V 220V TN-S或TN-C-S配電系統。

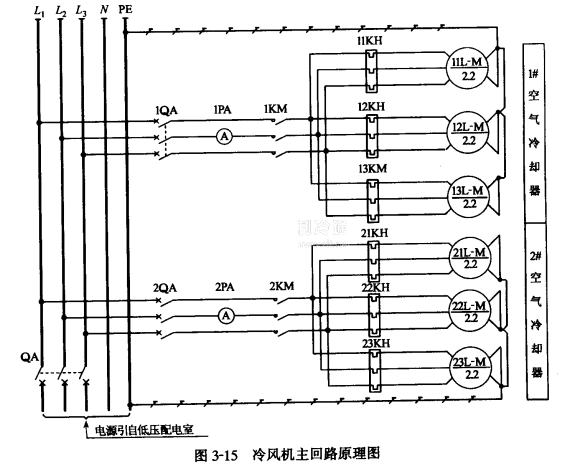

2.一臺空氣冷卻器上的幾臺冷風機可共用一套啟動設備，但每一臺冷風機都要單獨裝一個熱繼電器作為過負荷保護。一臺空氣冷卻器上的幾臺冷風機可共用一個電流表，用以監視運行情況。如圖3-15所示。

3.凍結間、冷藏間等冷間屬于低溫潮濕場所，電氣設備和電氣線路設計應符合下列規定:

1)電氣設備

A.電動機采用全封閉型;

B.配電、控制設備安裝在常溫穿堂內，或集中放置在控制室內。配電箱、控制箱在常溫穿堂內安裝時，必須離冷間外墻皮≥50mm,距離冷藏門的門框≥1000mm，以免潮氣進入箱內。

C.冷間內的溫度、濕度傳感器要安裝在遠離庫門口及風道送風口，距離庫內地面≥1.8m、距離頂棚和墻大于0.5m的地方。

2)電氣線路

A.電線、電纜的選擇:采用銅芯耐低溫電纜，一般配電線路選用XV系列橡皮絕緣聚氯乙烯護套電力電纜;控制線路選用KXV系列橡皮絕緣聚氯乙烯護套控制電纜;測溫測濕線路選用RVVP系列聚氯乙烯絕緣聚氯乙烯護套屏蔽電線。
