制冰間動力平面圖

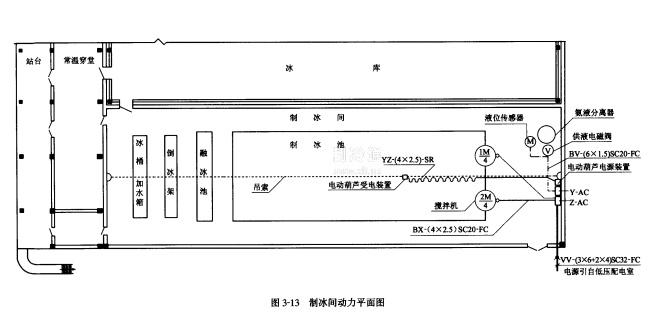

圖3-13是一個冷庫附設的鹽水制冰間動力平面圖，除氨液分離器安裝在制冰間外，其余制冷設備均安裝在冷庫機房，未設專用制冷機房。

施工說明

1.電源進線采用VV-3x6十2X4電纜穿SC32鋼管從低壓配電室引來。Y-AC液位控制箱內的控制電源由Z-AC動力控制箱供給。

2.設備安裝:Z-AC動力控制箱及Y-AC液位控制箱中心距地1.5m墻上明裝。其安裝方法參考(建筑電氣安裝工程圖集))JD3一007

3.線路敷設方式 電動葫蘆電源采用YZ-(4x2.5)中型橡套軟電纜吊索配線。其余電氣管線均穿鋼管預埋設在現澆混凝土樓板內。引至攪拌機的管線，接線盒和管口須密封，以防鹽水濺人。
