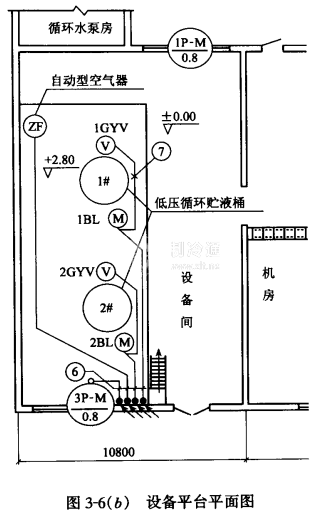

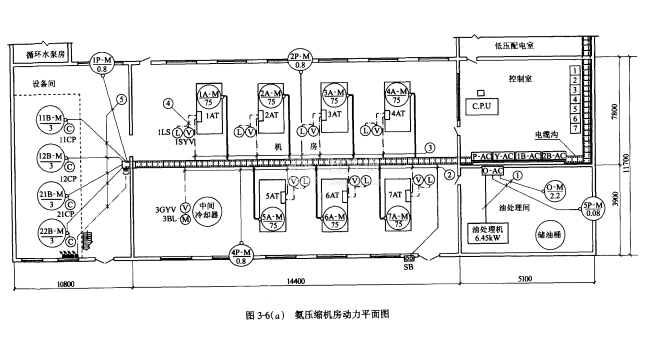

氨壓縮機房動力平面圖 氨壓縮機房動力平面圖如圖3-6所示。

電氣施工說明

A.機房各啟動控制柜(箱)電源直接從低壓配電室沿電纜溝引來。

B.氨制冷壓縮機啟動控制柜、氨泵控制箱、液位控制箱、事故排風機控制箱集中安裝在控制室。冷庫監控系統計算機網絡中央操作站也安裝在控制室。

C.1#-7#氨壓縮機啟動控制柜落地安裝，其安裝方法參考（建筑電氣安裝工程圖集）JD3一007， 1B-AC-2B-AC氨泵控制箱和Y-AC液位控制箱及P-AC事故排風機控制箱下底距地1.4m

在墻上角鋼支架明安裝，其安裝方法參考《建筑電氣安裝工程圖集))JD3一006，0-AC油處理控制箱下底距地1.4m嵌入墻內安裝。SB事故排風機按鈕箱在墻外側下底距地1.4m嵌入墻內安裝。其安裝方法參考《建筑電氣安裝工程圖集》JD3一005。
