高壓控制器的調定值對于R12系統取1.4MPa，對于氨氣或R22系統通常取1.6MPa。一般情況下，低壓控制器的調定值調在比制冷系統蒸發沮度低5℃所對應的飽和壓力。

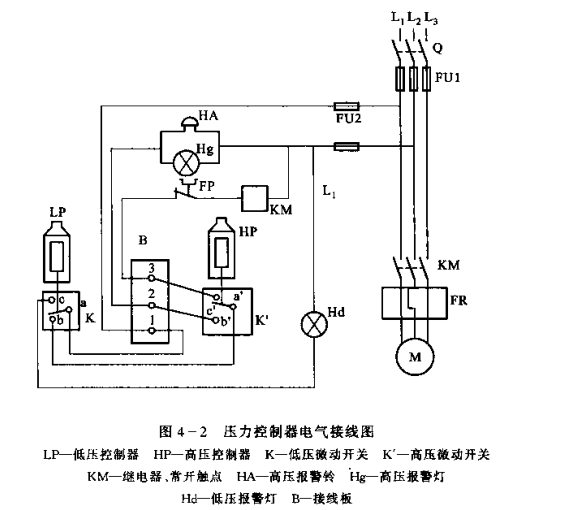

壓力控制器電氣控制接線如圖4-2所示。壓力控制器實質上是一種由壓力來控制的電開關。其電氣控制的過程為:當壓縮機吸氣壓力低于設定的安全值時，徽動開關K的觸點b與.點斷開。繼電器線圈KM失電，由其所控制的壓縮機電動機主線路上常開觸點KM斷開，壓縮機主電路失電停機。開關K的c觸點與a觸點接通，低壓報警燈Hd亮。

當壓縮機排氣壓力高于設定值時.高壓控制器的微動開關K'的c'觸點與a'觸點斷開，繼電器KM失電，同時.壓縮機停車。同時擴觸點與b'觸點接通，高壓報警燈Hg亮，鈴HA響發出報警信號。

當壓縮機壓力恢復正常后.高低壓力控制器再復位接通電路。其方式有自動接通和手動接通兩種。一般來說.由高壓控制器動作所造成的停車則說明機器有故障.應查明原因，排除故障后才可開機。故高壓控制器帶有自鎖裝置，發生動作后，壓力恢復正常時也不能自動復位.必須用手動復位。但吸氣壓力過低不一定是事故，發生動作后.壓力升到低壓調定值以上時，其開關能自動復位接通，便可正常啟動壓縮機了。
