目前的電子膨脹閥按驅動形式有電磁式和電動式兩類。電動式又分直動型和減速型。

電磁式膨脹閥如圖3-25(a)所示。電磁線圈通電前，針閥處于全開位置;通電后。由于電磁力的作用，由磁性材料制成的柱塞被吸引上升.與拄塞連成一體的針閥開度變小。針閥的位置取決于施加在線圈上的控制電壓(線圈電流)。因此，可以通過改變控制電壓來調節膨脹閥的流量.如圖3一25(b)所示。

制冷電磁式膨脹門的優點是結構簡單、動作響應快。但工作時.需要一直為它提供控制電壓。

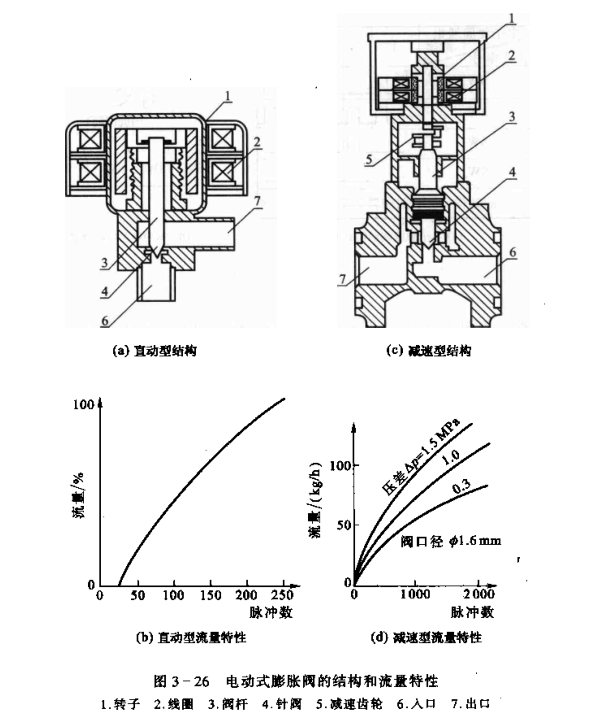

電動式膨脹時用電動機驅動。目前使用最多的是四相脈沖電動機馭動。電動機直接帶動針閥的為直動型;脈沖電動機通過齒輪組減速帶動針閥的為減速型。它們的結構和流最特性如圖3一26所示。減速型由于減速齒輪組的作用，較小的定子電流就可以產生足夠的磁力矩。因此，脈沖電動機與齒輪組可以方便地與不同口徑的閥體組合，靈活地構成不同能力的閥。

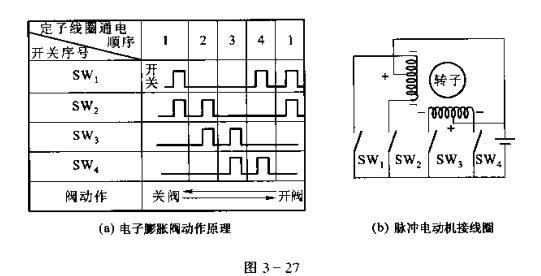

電動式膨脹閥的控制動作原理如圖3一27(a)所示。圖3一27(b)示出脈沖電動機的接線圖。電動機轉子采用永久磁鐵，由轉子感應的磁極與定子燒組感應的磁極之間產生磁力的吸引或排斥作用.使轉子旋轉。脈沖電動機由徽電肺控制，微電峭按一定的邏輯關系發出脈沖指令，在電動機定子繞組上施加脈沖電壓，驅動轉子動作。指令信號序列反向時，電動機轉動反向。所以，脈沖信號可以控制電動機正、反方向自由轉動.調節四桿上、下移動，改變閥針開度.實行流量調節。直動型閥從全開到全關需要240次脈沖;減速型裔要1 440次脈沖。
