渦旋式壓縮機。渦旋式壓縮機是20世紀80年代才發展起來的一種效率高、體積小、重量輕、噪聲低、結構簡單且運轉平穩的新型壓縮機。它與往復式壓縮機相比，在同等制冷量條件下，體積減小約40%，重量減輕15%。該種壓縮機在日本已用于2.2~4.4kW熱和泵型吊頂式分體式室調機中。

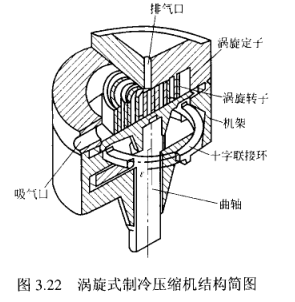

渦旋式壓縮機的基本結構如圖3.22所示。它主要由渦旋定子、渦旋轉子、曲軸、機座及防白轉機構組成。壓縮機由渦旋定子和渦旋轉子的渦卷之間及渦卷的端板之間組成了氣缸工作容積。轉子與定子的渦卷漸開線兩線基本相同。渦旋轉子和渦旋定子兩者中心相距為旋轉半徑，并保持相位差為180°進行路合。相對運動時形成由外圈向動、定渦旋轉子中心移動的空間，以完成對氣體的壓縮。渦旋定子的外圈上開有吸氣孔，在板的中心部分開有排氣孔。工作時，制冷劑低壓蒸氣從渦旋定子渦卷的外部被吸入，在定子渦卷與旋轉渦卷所形成的空間中被壓縮，正縮后的高壓制冷劑蒸氣從渦旋定子端板中心排出。渦旋轉子隨偏心軸做公轉運動，其回旋半徑為ε，這一運動使渴旋轉子在保持恒定的不自轉的狀態下繞潢旋定子的中軸作軌跡為圓的運動。為防止渦旋轉子自轉，還設有防自轉的十字聯接環，該環上部和下部的突肋分別媒在渦旋轉子下面的殼體鍵槽內。
