冰箱用冷凝器一般采用室氣自然冷卻方式，它共有結構簡單和無風機運行時產生的品聲等優(yōu)點。目前冰箱用冷凝器主要有百頁窗式、鋼絲管區(qū)和內普式三種。合頁窗式和鋼絲式冷凝器都是安裝在冰箱背部的。

1)頁窗式冷凝器。百頁窗式冷凝器的結構如圖3.24所示。它是將銅管或邦迪管（一種內表面及外表面都鍍銅的焊接鋼管)制成盤管，并壓入沖有百葉窗的濟鋼板的管槽內增大散熱面積。意大利等歐洲國家生產的電冰箱多采用這種結構的冷凝器。

2)鋼絲管式冷凝器。鋼絲管式冷凝器的結構如圖3.25所示。它是將邦迪管制成盤管，用自動電阻得法將鋼絲焊于綏管的兩側，以增大散熱面積。通常，邦迪管的直徑為5mm~6mm，鋼絲直徑約1.5mm，鋼絲的排列間距為4mm~5mm。鋼絲管式的傳熱效率比百葉窗式要高，而且其強度和剛性也較好。日本及我國生產的冰箱多采用這種冷凝器。

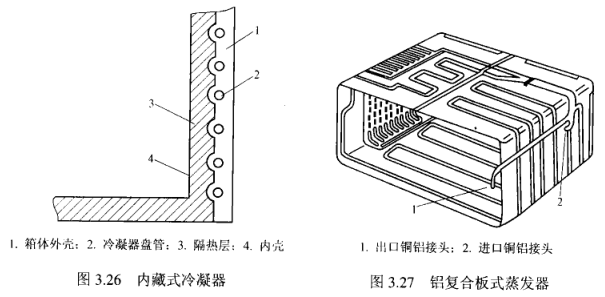

3)內藏式冷凝器。內藏式冷凝器是把鋼管或制成盤管，用鋁箔膠粘帶把盤管粘于冰箱外殼的內側表面上，利用冰箱外殼板散熱，其結構如圖3.26所示。冷凝管的位置可在冰箱外殼背部或左右兩側的內表面。內藏式冷凝器具有平整、便于清潔、外形美觀等優(yōu)點。但這種冷凝器的散熱效果比外露式的低，故要在冰箱的底部設一個附加冷凝器來改善散熱條件。此外，這種冷凝器如內部管路發(fā)生泄漏就很難檢修。內藏式冷凝器多用于日本及我國生產的冰箱內。
