測量壓縮機接線端子對地阻值 使用萬用表電阻擋，黑表筆接地(實接固定板鐵殼)、紅表筆接壓縮機引線測量對地阻值，正常應為無窮大，實測約100Ω，說明壓縮機線圈對地短路。

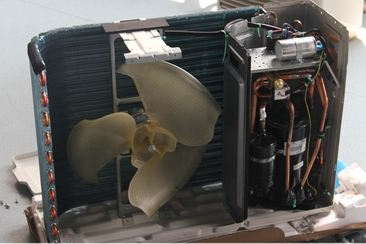

為準確判斷，取下壓縮機接線蓋和連接線，使用萬用表電阻擋，表筆分別接室外機銅管(相當于接地)和接線端子，直接測量壓縮機接線端子對地阻位仍約為100Ω，確定壓縮機線圈對地短路損壞。

維修措施:更換濟南壓縮機。

總結:

①本例壓縮機線圈對地短路，上電后空氣開關跳閘在維修中占到一定的比例，多見于目前生產的空調器，而早期生產的空調器壓縮機一般很少相壞。

②線圈對地短路阻值部分空調器接近0Ω，部分空調器則為200Ω左右，阻值差距較大，但都會引起上電后空氣開關跳閘的故障。

③空氣開關如果帶有漏電保護功能。則表現為空調器上電后，空氣開關立即跳閘;如果空氣開關不帶漏電保護功能，則通常表現為空調器開機后空氣開關跳閘。

④需要測量空調器的絕緣電阻時，應使用萬用表電阻擋測量電源插頭N端(電源零線)與地端限值，不能測量L端(電源相線)與地端。原因是電源零線直接為室內機和室外機的電氣元件供電，而電源相線則通過繼電器觸點(或光禍晶閘管)供電。
