當空調器電氣控制系統發生故障時，可從以下幾個方面去檢查。

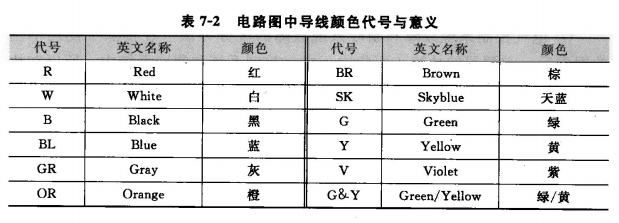

a.空調器的電路形式和導線代號空調器的電路形式多樣，進口與國產空調器在電路繪制和符號表示上也不盡相同，但也有其共同的特點。在閱讀電路圖時，首先應將電路分類，確定該臺空調器的結構和控制方式，掌握電路的特征，一般空調器生產廠家提供的電路圖多為電氣原理圖。為方便檢修，在電路導線側標注出該導線的顏色，有的用中文，也有的采用代號，這對于理清電路和對照檢查很有幫助。表7-2所示為一般常用的導線頗色代號。由于各生產廠家尚未完全按照統一的國家標準繪制電路圖，同樣的元器件在不同的電路中有不同的符號和代號。在閱讀電路圖時，也要將這些電氣元件符號與實物一一對應。

b.電路圖與電器實物對照檢查讀懂電路圖是進行電氣系統檢修的前提。從電路圖中可以了解到:空調器是由哪些電氣元件組成的，它們之間的接線關系如何，以及空調器是如何操作、如何控制的等。閱讀電路圖時應明確該空調器的控制方式及電路分類，同時要分清主電源執行電路和供給控制部件的控制回路。對于主電路，它有供電回路線;對于控制電路，它有信號輸人和輸出控制線，用于控制各種負載。

在看懂電路圖的基礎上，可根據電路圖中列出的元器件表來識別元器件，并將元器件與電器實物對應，弄清電器件的端子號以及它們之間的接線關系，然后將電路圖中所有元器件分成控制電器、檢測電器、執行電器和保護電器等。

實際連接的導線看似很亂，只要耐心仔細地與原理圖反復核對，不難分清各條導線的來龍去脈，從而知道電路連接是否有錯誤，電氣元件是否有故障。在未查清各導線的用途之前，不要盲目拆卸連接導線，以免恢復連接時出現錯誤，也可防止損壞電氣元件或出現事故。
