在冬季，工作環境溫度往往大大低于空調標準供熱工況的室外設計溫度，由于機組的工作特性和住宅熱負荷特性的共同作用，戶用中央空調在這種情況下的供熱量就有可能滿足不了用戶住宅所需要的熱量。如果為此加大機組的容量，而全年中這種低溫運行時間又很短，顯然是一種不甚合理的方法。為了解決這個矛盾，可以考慮在機組中設置成本相對較低的輔助熱源。這里介紹的輔助電加熱器就是這類輔助熱源設備中的一種。這種電加熱法處理空氣的優點是加熱均勻、加熱最穩定、設備結構緊湊和加熱最易于調節控制。

a電加熱管圖4-43是DR型電加熱管的結構簡圖。電加熱管是利用電流通過電阻絲，對空氣進行加熱的設備。一般根據所需加熱功率，由電阻絲、外殼、散熱片和接線端等元件組裝而成。

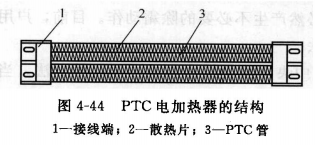

b. PTC電加熱器圖4-44為戶用中央空調輔助PTC電加熱器的結構簡圖。PTC電加熱器加熱元件的材料為杖酸鋇陶瓷，由于其本身為陶瓷體，所以具有耐腐蝕、使用壽命長(可達幾萬小時)和換熱效率高(可達98%)等特性。

PTC是通過幾十種微量元素的摻雜，并在1000℃以上焙燒而成，而使其半導體化并具有正溫度阻溫特性。當電熱元件受環境溫度和電壓波動等因素的影響而溫度偏高時，其阻值會成倍地增長，直至接近絕緣，因此PTC本身便會切斷電源使溫度回落。這一自動恒溫發熱的特性，使PTC元件不會產生過熱現象，具有相當?shù)陌踩浴?/span>

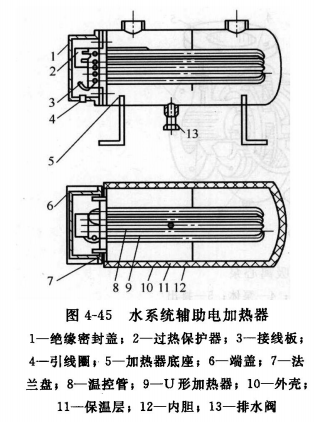

C.水系統輔助電加熱器圖4-45所示的水系統輔助電加熱器就是其中一種。這種輔助電加熱器的結構特點是:采用不銹鋼材料，具有較強的防腐蝕能力;內膽與外殼之間填充保溫  材料，保溫性能好;加熱管采用了抗腐蝕性能好的不銹鋼材料，使用壽命長;內置折流板使加熱均勻，熱效率高，設置了水溫控制器和缺水保護器，提高了安全性。
