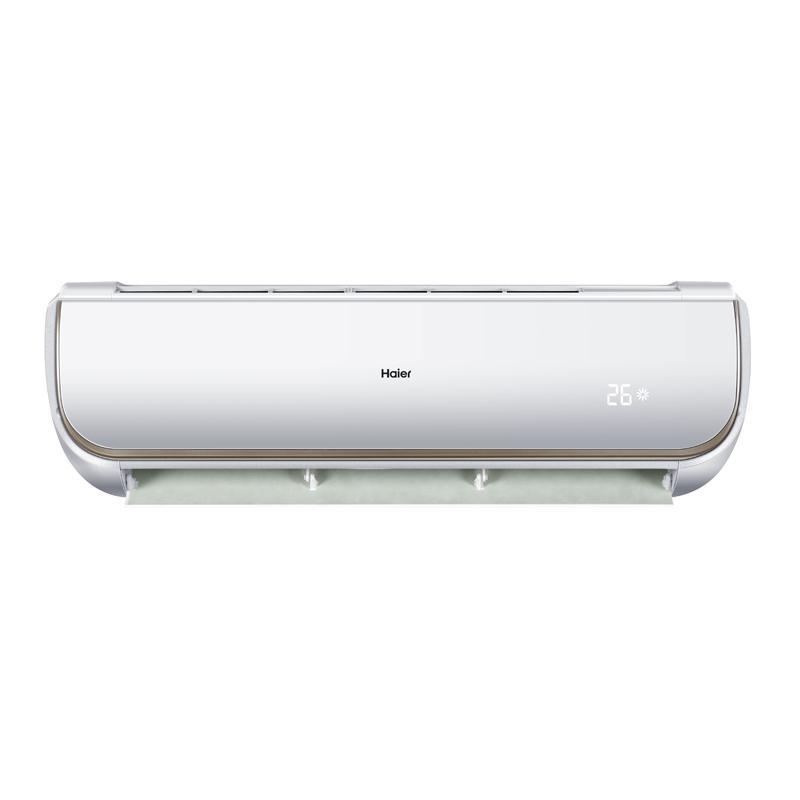

海爾KFR-28CW/BPA變頻空調器具有節能、速冷.溫控精度高等優點。變頻空調器功率模塊的原理是:交流220V(S0Hz)電源電壓經保險絲、壓敏電阻(過電流、過電壓保護)變壓器次級后,進行整流,再經電感噪音過濾器電路大容量電容濾波后,變?yōu)橹绷麟妷?80V,送入TPM功率模塊。同時串行脈沖信號由室內機對室外機進行信號控制,對其各脈沖信號進行工作處理。經IPM驅動電路后,由IPM功率模塊進行放大逆變,在輸出U、V、W端上形成可變的交流電壓,完成由交流→直流→交流的變化過程。交流電壓數值為80~280V,頻率為30~150Hz。

功率模塊的作用是將濾波后的直流電變成頻率可變的三相交流電。該模塊實際采用6個功率量體管,根據微電腦芯片指令,依次實行開關控制,得到模擬三相交流電壓。當開關信號波形上升沿加到TR1和TR5時,TR1、TR5導通,TR2、TRTR4、TR6均截止,在UV之間形成正半波;當開關信號波形上升沿加到TR2、TR4時,TRI、TR3、TR5、TR6均截止,在UV之間形成負半波。當開關信號波形采用不等間隔的PWM方式時,可以得到進一步平滑的正弦波形。V-W、W-U之間的信號波形分析與U-V之間的信號波形分析相似。以上就是變頻器的工作原理。
