用冷卻水的冷凝器，為了安全運行和節約用水，可安裝水量調節閥，按冷凝壓力的高低調節其水量，可以穩定冷凝壓力使其不受波動。

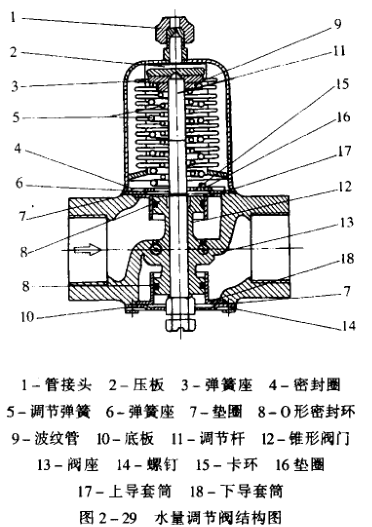

水量調節閥的結構如圖2-29所示。它由閥體部分和控制部分組成,上部為控制部分,下部為閥體。控制部分外轉由殼體與里面的波紋管組成一個密封體,頂部有接頭,制冷系統中的高壓蒸氣由接頭處進入密封容器內,波紋管內徑上裝有彈簧,調節桿與緊固在波紋管項上的壓板連接,與波紋管頂部連成一體,當波紋管移動時,閥桿也同步聯動,來開閉閥門。彈簧壓在波紋管頂平面的下面,它有向上的彈力,而在波紋管外部有往下壓的冷凝壓力,這兩種力成為抗衡力,可在某一位置上取得平衡,這就是要保持的冷凝壓力。該設定值的大小可通過調整調節桿、彈簧壓力來確定。當系統冷凝壓力偏高時,冷凝壓力大于彈力,蒸氣壓力將波紋管往下壓(移動),下面的閥門就開大些,反之則關小些。停機時,冷凝壓，力大幅度下降,彈力大于壓力,將閥門關閉。
