電子化霜定時器取消了機械式計時電機，采用電子計數器計時并用電腦控制整個化霜過程，其基本原理同機械式一樣，也分為制冷階段、化霜階段和風扇延時階段。

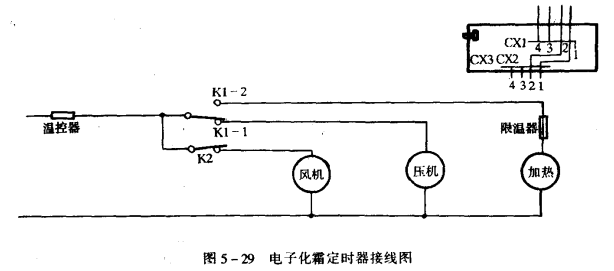

電子化霜定時器外部有兩個接線座CX1和CX2，共8根連接線，如圖5一29所示。其中CX1一2和CX2一2為連接通路，僅起連接線作用，對定時器功能沒有影響,CX1一1和CX2一1也為通路，可看作一個接線端是化霜的連接電源端，CX1一3是化霜的連接青島溫控器端，cxi一4是化霜的連接壓縮機端，CX2一3是化霜的連接電熱系統和化霜溫控器端，CX2一4是化霜的連接風扇電機端。電子化霜定時器按照設定化霜程序控制繼電器K1,K2工作，K1一1,K2均為常閉觸點。

1、制冷階段 K1,K2不通電，風機、壓縮機均由溫控器控制正常制冷，壓縮機工作的同時計數器計時，當累積運行時間達24小時后，進入化霜階段。

2、化霜階段 進入化霜階段，K1,K2通電，風機、壓縮機斷開，KI一2閉合接通加熱裝置，隨著加熱溫度升高化霜溫控器斷開，電熱系統停止加熱，計時器仍計時到30分鐘，進入風扇延時階段。

3、風機延時階段

K1斷電，K2仍通電，使壓縮機通電工作蒸發器制冷，風機仍未接通，15分鐘后K2斷電接通風機進入正常制冷階段。

該化霜定時器線路板上一側有一黑色接觸按鍵，按住此鍵則開始強制化霜，其板上CX3兩個端頭短路后可以觀察化籍時序，這時化霜時序由24小時、30分鐘、15分鐘變為87秒,1.9秒、0.7秒，利用這兩個功能可以幫助判斷線路板故障。
