8AS17型氨壓縮機主要間隙的測量

   2020-02-17 十二2466
核心提示:連桿大頭徑向間隙(要求0.08~0.153mm)。分別吊出曲柄銷兩邊的兩個活塞,依次用塞尺測量未拆下的連桿大頭的徑向間隙,測完后把中間的兩個活塞吊出,再把先吊出的兩個活塞按原樣裝好,用塞尺測量其間隙。

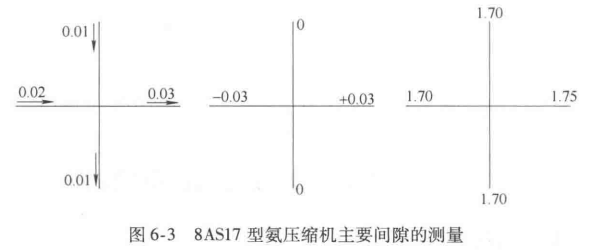

8AS17型氨壓縮機為例,如圖6-3所示。

1)壓縮機安裝水平。用0.02mm框架水平儀測量。

2)聯軸器。同心度和搖擺度用千分表測量。

3)聯軸器之間的間隙。用塞尺測量。

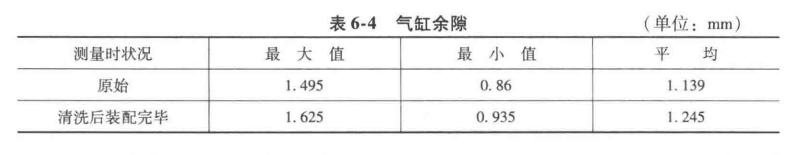

4)汽缸余隙(要求1~1.6mm),用套管代替彈簧,將安全蓋卡緊,在活塞頂部放置四根2.5mm熔絲(軟鉛絲),撥動聯軸器一圈后取出,用外徑千分尺測量,結果見表6-4

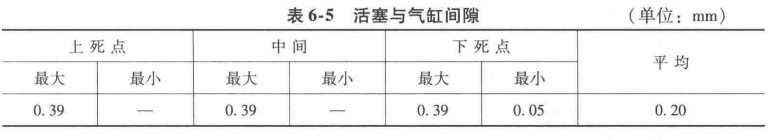

5)活塞與汽缸間隙(要求上部0.37~0.49mm,下部0.28~0.36mm),用塞尺測量氣缸與活塞的間隙,氣缸測上死點、下死點和中間三點,活塞測上下左右死點,結果見表6-5

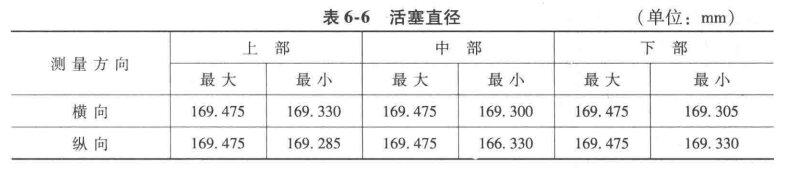

6)活塞直徑。用外界千分尺或者外徑卡尺測量活塞上中下三個部位尺寸,再用內徑千分表測出具體數值,每一部位又分橫向(與活塞銷同向)和縱向(垂直于橫向)兩個尺寸,結果見表6-6

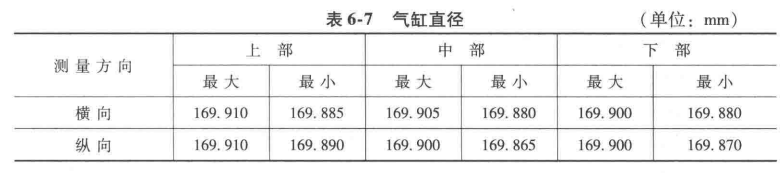

7)氣缸直徑,用內徑千分表測量氣缸上中下三部分,每個部位也分橫向、縱向兩個尺寸,結果見表6-7

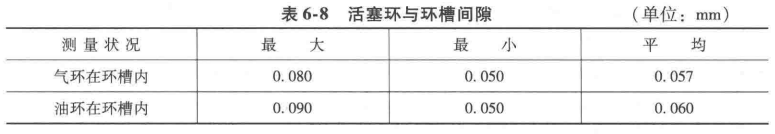

8)活塞環與環槽的間隙,氣環與油環放于環槽中,用塞尺測前后左右死點,結果見表6-8.

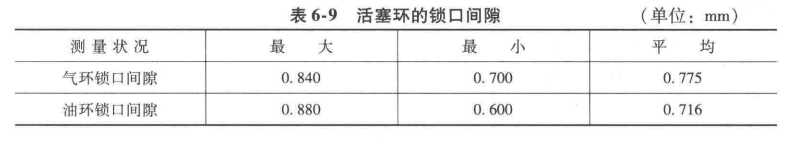

9)活塞環在氣缸內的鎖口間隙,將活塞放入氣缸內用塞尺測量鎖口間隙,汽缸分成上中下三部分,結果見表6-9.


10)吸氣閥片開啟高度(要求2.5mm)用吸氣閥座高度減去閥片厚度,每隔120°測一點。最大為2.60mm,最小為2.00mm,平均為2.38mm。

11)排氣閥片開啟高度(要求1.5mm)。用塞尺測三點,每隔120°測一點。最大為1.680mm,最小為1.480mm,平均為1.555mm。

12)連桿大頭軸向間隙(要求0.8~1.12mmn)。最大為0.795mm,最小為0.610mm。拆洗安裝后,最大為0.830mm,最小為0.600mm。

13)連桿小頭軸向間隙。用塞尺測量。最大為4.625mm,最小為3.545mm,平均為4.177mm。

14)連桿大頭徑向間隙(要求0.08~0.153mm)。分別吊出曲柄銷兩邊的兩個活塞,依次用塞尺測量未拆下的連桿大頭的徑向間隙,測完后把中間的兩個活塞吊出,再把先吊出的兩個活塞按原樣裝好,用塞尺測量其間隙。

15)液壓泵端主軸承徑向間隙(要求0.12~0.162mm)。用塞尺測量。
