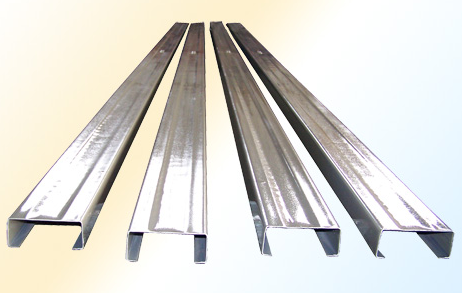

型鋼切割下料

支、吊架制作前，應對型鋼進行矯正。型鋼宜采用機械切割，切割邊緣處應進行打磨處理。型鋼切割下料應符合下列規定:

1、型鋼斜支撐、懸臂型鋼支架栽入墻體部分應采用燕尾形式，栽人部分不應小于120mm。

2、橫擔長度應預留管道及保溫寬度。

3、有絕熱層的吊環，應按保溫厚度計算;采用扁鋼或圓鋼制作吊環時，螺栓孔中心線應一致，并應與大圓環垂直。

4、吊桿的長度應按實際尺寸確定，并應滿足在允許范圍內的調節余足。

5、柔性風管的吊環寬度應大于25mm.圓弧長應大于1/2周長，并應與風管貼合緊密。

固定件安裝

支、吊架的固定件安裝應符合下列規定:

1、采用膨脹螺栓固定支、吊架時，應符合膨脹螺栓使用技術條件的規定，螺栓至混凝土構件邊緣的距離不應小于8倍的螺栓直徑;螺栓間距不小于10倍的螺栓直徑。螺栓孔直徑和鉆孔深度應符合《通風與空調工程施工規范》(GB50738-2011)表7. 3. 5的規定。

2、支、吊架與預埋件焊接時，焊接應牢固，不應出現漏焊、夾渣、裂紋、咬肉等現象。

3、在鋼結構上設置固定件時，鋼梁下翼宜安裝鋼梁夾或鋼吊夾，預留螺栓連接點、專用吊架型鋼;吊架應與鋼結構固定牢固，并應不影響鋼結構安全。
