止回閥

在管路上安裝止回閥，目的是使介質只能朝一個方向流動，反方向流動則自動關閉，所以止回閥是防止管道中介質倒流的一種閥門。止回閥按照結構的不同，可分為升降式和旋啟式兩大類。

(1)升降式止回閥。升降式分有彈簧和無彈簧兩種，無彈簧升降式止回閥靠自重回座，因而只能安裝在水平管道上，有彈簧升降式止回閥的關閉是靠彈簧力的作用，故其安裝位置可不受限制。

圖1-7為無彈簧升降式止回閥的內部結構。升降式止回閥的密封性能好，噪聲較小，但介質流動阻力大，多用于小通徑的管道上。

(2)旋啟式止回閥。旋啟式止回閥的閥瓣圍繞閥座外的銷軸旋轉。旋啟式止回閥多安裝于水平管道上。圖1-8為旋啟式止回閥的內部結構。止回閥的連接可以有絲扣式、法蘭式、對夾式、卡箍式等。

截止閥

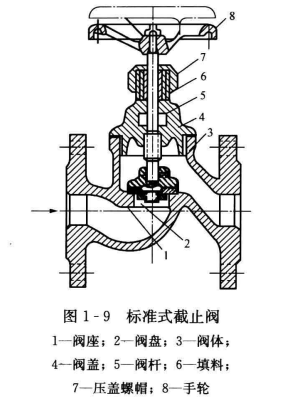

截止閥是利用裝在閥桿下面的閥盤與閥體的突緣部分相配合以控制閥門啟閉的閥件。截止閥的材質可以是鑄鐵、鑄鋼或黃銅，用于給水系統的截止閥目前多采用黃銅。圖1-9所示是最為常用的截止閥。

截止閥在結構上較閘閥簡單，密封性能好，密封面可以檢修，開啟高度小;缺點是流體阻力大，常用于公稱通徑小于或等于200mm，要求有較好的密封性能的管道上，為防止堵塞和磨損，截止閥不宜用于帶顆粒和黏度較大的介質。安裝時應使介質的流動方向與閥體上所指示的方向相一致，一般是從閥瓣下部往上部流。
