輸氣量調節機構

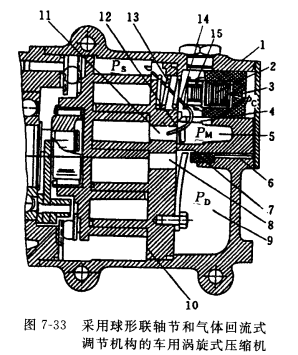

變頻輸氣量調節是渦旋式壓縮機很合適的輸氣量調節方法，除外，也有采用旁通回流式調節機構,它是在渦旋定子的背側端面上,在某一中間壓縮室處,開設一對回流孔11(圖7-33)。在要求調節時,使氣體只經微小壓縮而回流至吸氣側,從而實現其能 量調節。氣體的回流由活塞式控制閥 1來控制。當渦旋壓縮機停機時,活塞式控制漿由彈簧13 項開,使回流孔全開, 這樣在起動時可保證渦旋式壓縮機處于卸載狀態。

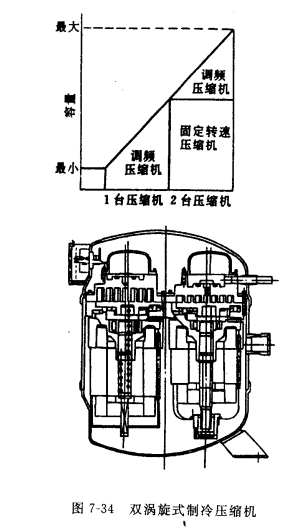

 在這方面 ,值得一提的是日本東芝公司所開發的雙渦旋式壓縮機。雙渦旋式壓縮機是將兩個渴旋式壓縮機封裝在同一個機這中,其中一個為常規的固定轉速的渦旋式壓縮機。另一個為可以進行調頻無級調速的渦旋式壓縮機(圖7-34)。此機是根據大樓超級多聯空調機的需要而研制的。這是因為多聯機具有很長的管道 ,壓頭要求高 ,系統分支多。這就需要大大增大制冷劑和潤滑油量 ,將兩個濁旋式壓縮機并置在同一機殼中,則在機殼中所允許貯存的制冷劑和潤滑油量可以增大以保證壓縮機運行的更大可靠性,此機的特點有:功率范圍為0.75~7. 5kW,可實現無級調節 ( 見圖7-34上圖); 部分負荷效率下降少;用于熱泵中在低環境溫度下的供熱量下降少。
