離心式制冷壓縮機是一種速度型壓縮機,通過 高速旋轉的葉輪對氣體作功,使其流速增高 ,而后通過擴壓器使氣體減速 ,將氣體的動能轉換為壓力能 ,氣體的壓力就得到相應的提高。離心式制冷壓縮機具有制冷量大、型小體輕、運轉平穩等特點,多應用于大型空調系統和石油化學工業。

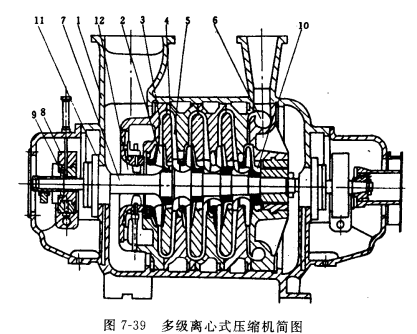

離心式制冷壓縮機分單級和多級壓縮兩種類型,其結構示意圖如圖7-38和圖7-39。由圖可見 ,離心式壓縮機主要由吸氣室、葉輪、擴壓器、廳道、回流器、蝸殼、主軸、軸承、機體及軸封等零件構成。

工作時,電動機通過增速箱帶動主軸高速旋轉 ,從蒸發器出來的制冷劑蒸氣由吸氣室進入由時片構成的葉輪通道。由于葉片的高速旋轉產生的離心力作用,使氣體獲得動能和壓力能。高速氣流經葉輪進擴壓器,由于通流截面逐漸擴大,氣流逐漸減速而增壓,即將氣體的動能轉變?yōu)閴毫δ堋榱耸箽怏w繼續增壓,用彎道、回流器將氣體均勻引入下一級葉輪 ,并重復上述過程。當被壓縮的氣體從最后一級的擴壓器流出后,用蝸室將氣體匯集起來,由排氣管輸送到冷凝器中去,完成壓縮過程。

由上述工作過程可看出,離心式壓縮機的工作原理與活塞式不同,它不是利用容積減小來提高氣體的壓力,而是利用旋轉的葉輪對氣體作功,使氣體獲得動能 ,爾后將動能轉變?yōu)閴毫δ軄硖岣邭怏w的壓力。

空調用離心式壓縮機中應用得最廣泛的是R11和R12、只有制淮量特別大的離心式壓縮機才用R114或R22作為制冷劑。由于R11、R12對大氣環境的影響,近期被禁止使用。目前空調用離心式壓縮機應選用R134a、R123和R22。
