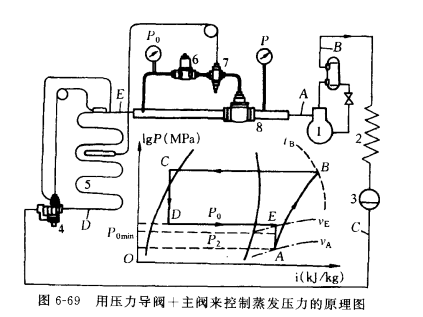

圖6-69為壓力導閥+主閥的形式用來控制蒸發壓力的原理圖。

它們的動作原理是:蒸發器冷劑蒸氣通過導閥的進口作用到膜片的下部 ,克服彈簧的壓力,把導閥口開啟,使冷劑蒸氣進入主閥的進口,推開單向閥 3,到達主閥活塞的上腔室,推動活塞下移,使主閥處于一定的開度,此時的蒸發壓力處于給定值。若蒸發壓力上升,則導交膜片下部受到的壓力增大,導閥口開啟度增大,從而使主閥活塞上腔室的壓力增大,活塞下移,主閥口相應開大,使冷劑流出量增多,讓蒸發壓力下降并回復到給定值。反之,當蒸發壓力下降時,導閥口關小,主閥活塞上腔室壓力減小,活塞上移,主閥口關小,讓發壓力回升到給定值。當蒸發壓力低于壓力導效彈簧給定的壓力值時,導閥口關閉 ,主閥活塞上腔室的冷劑通過活塞上的平衡孔泄出,活塞在彈簧力的作用下,關閉主閥口。

調整方法是:調整前,先在壓力導閥進口端裝一壓力表 ,并以比庫溫低5~10℃來決定蒸發溫度,其相應的飽和壓力(蒸發壓力)即為壓力設定值。調整時,把導閥的彈簧旋至最松位置, 讓制冷裝置進入運行 ,此時導壓閥和主閥都處于全開位置。隨庫溫下降蒸發壓力也下降，當庫溫降到設定溫度時,轉動導閥調桿,調整彈簧壓力,使進口端壓力調整到設定值,在以后運行中應穩定下來, 若有偏差,再次調整,直至穩定。
