以雙效機組為例，溴化鋰雙效制冷機組主要包括高壓發生器、低壓發生器、吸收器、蒸發器、冷凝器及屏蔽泵等。安全保護系統深入到各個部件中，根據各部件自身的特點采取一系列保護措施。

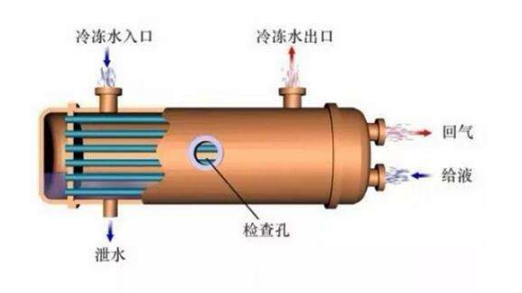

蒸發器

蒸發器是機組制取冷量并輸出冷量的設備。由于制冷機組使用水作為載冷劑，因此就要充分考慮水的結冰給機組帶來的危害。通常機組處于正常工況運行時，載冷劑所帶走的冷量必須與機組的制冷量相匹配，才能維持蒸發器內的溫度和冷媒水的溫度保持穩定。一旦載冷劑所帶走的冷量小于機組的制冷量，冷媒水的溫度就會逐漸降低。當降低到水的冰點溫度時，就會產生凍結現象而導致蒸發器管子破裂。嚴重時會使蒸發器中的管子大量破損，造成重大事故。導致這種現象發生主要有以下兩個原因:一個是由于外界熱負荷遠遠地小于機組的制冷量，熱源來不及調節而導致冷媒水溫度下降;另一個是由于設備故障而導致冷媒水溫度的下降，例如，冷媒水泵突然發生故障或冷媒水系統中管道閥門未打開，以及管道中雜質過多堵塞過濾裝置，使冷媒水的流量降至額定值的50%以下。

針對上述兩種情況，通常采用以下保護措施。

(1)在冷劑水或冷媒水管道上安裝溫度控制器。這種溫度控制器是一種具有單邊差動的雙位控制器。該控制器參數設定值包括設定給定值和設定差動值。當冷劑水或冷媒水溫度低于設定給定值時，溫度控制器動作，啟動報警信號，同時工作熱源被切斷，機組轉人稀釋運行狀態。當冷媒水水溫回升至高于設定給定值與設定差動值的和后，機組重新投人正常運行。一般冷劑水報警溫度的設定給定值為2~3℃，設定差動值為1~2℃;冷媒水報警溫度設定給定值為3~4℃，設定差動值為1~2℃。所用溫度控制器包括WTZK-50-C型溫度控制器，新機型機組廣泛采用溫度傳感器與PLC控制。

(2)在冷媒水管道上安裝流量控制器，當冷媒水流量低于額定流量的50%時，流量控制器動作，報警信息啟動，機組停止運行。待冷媒水系統故障排除后，流量恢復到額定流量的65%以上時，機組才可以重新啟動。通常所用的流量控制器包括靶式流量控制器等。另外由于管道中的流過變化，與泵兩端的壓差變化密切相關，流量增大時，泵壓差也增大;流量減小時，泵壓差也減小。因此，也可用冷媒水泵兩端的壓差發信號，采用壓差控制器進行控制。這時，設定的壓差值為上述設定流量所對應的泵壓差值。
